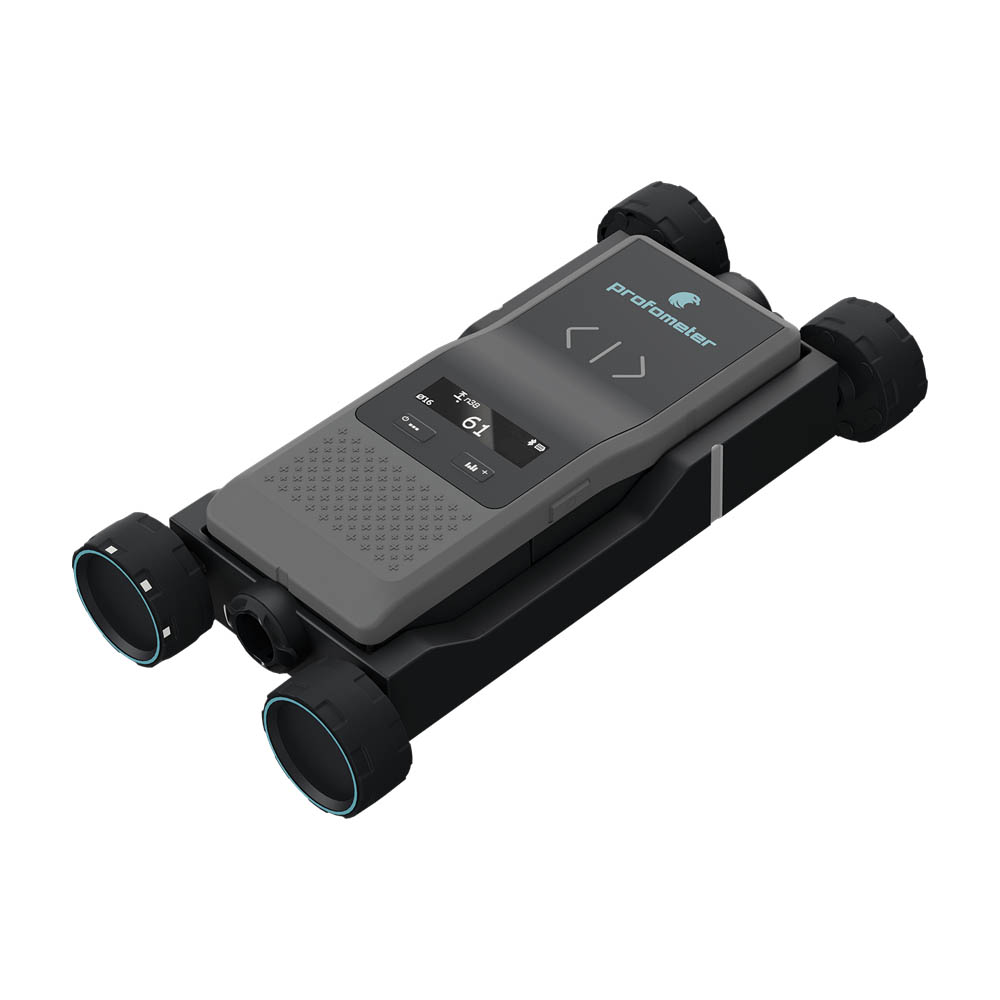

PROFOMETER PM8000 PRO

Il pacometro più avanzato al mondo consente di scansionare le armature, visualizzare le misure su iPad e generare report in tempo reale. Il nuovo pacometro Proceq, frutto di oltre 50 anni di esperienza nella costruzione di pacometri, consente di aumentare la produttività durante nelle ispezioni delle strutture e nella valutazione della resistenza al fuoco.

Il profometer garantisce la massima precisione grazie ad un'accurata interpolazione dei dati e correzioni automatiche. È ergonomico, con un sensore compatto e leggero che si collega via Bluetooth all’iPad. La sua struttura robusta lo rende ideale per l’uso in cantiere. L’App Profometer ha un’interfaccia semplice e intuitiva, rendendolo facile da usare. Puoi generare report istantanei con misure, foto e note, condividendoli rapidamente con i tuoi collaboratori tramite un link. Inoltre, tutti i dati sono sincronizzati e accessibili ovunque grazie alla piattaforma cloud Screening Eagle Workspace.

MODALITÀ DI MISURA

Misure di Tipo SPOT: grazie a questa modalità è possibile localizzare in modo preciso le armature, misurare lo spessore del copriferro e il diametro dell’armatura.

Misure di Tipo LINE-SCAN: questa modalità permette di effettuare scansioni lineari per visualizzare con chiarezza diametro, copriferro e spaziatura delle armature sull'iPad.

Misure di Tipo AREA-SCAN: questa modalità permette di ricostruire l’intera armatura (1° strato) direttamente sull’iPad a partire da una serie di scansioni lineari parallele e ortogonali.

FUNZIONI DELL’APPLICAZIONE

Curva Intensità del Segnale: consente di verificare la qualità del segnale e permette di rilevare la presenza di armature troppo vicine o di altri oggetti metallici.

Statistiche: la vista relativa alle statistiche presenta un grafico d’insieme con la distribuzione dei valori di copriferro e diametro.

Statistiche DBV (Deutscher Beton-und Bautechnik-Verein): statistiche avanzate che consentono di verificare il rispetto del valore di copriferro di progetto sulla base delle linee guida del German Concrete and Construction Technology Association.

Heat Map: consente di visualizzare le zone in cui i valori di copriferro sono più bassi grazie a una mappatura del copriferro. Grazie alla realtà aumentata è possibile proiettare i dati direttamente sulla struttura indagata.

Correzione per Barre Vicine: migliora l'accuratezza del rilevamento e assicura rilevamenti precisi e affidabili delle armature, anche in presenza di elementi vicini.

Auto-mode: utilizza i dati di spaziatura misurati per attivare in maniera automatica la correzione NRC in caso di barre ravvicinate.



APPLICAZIONI

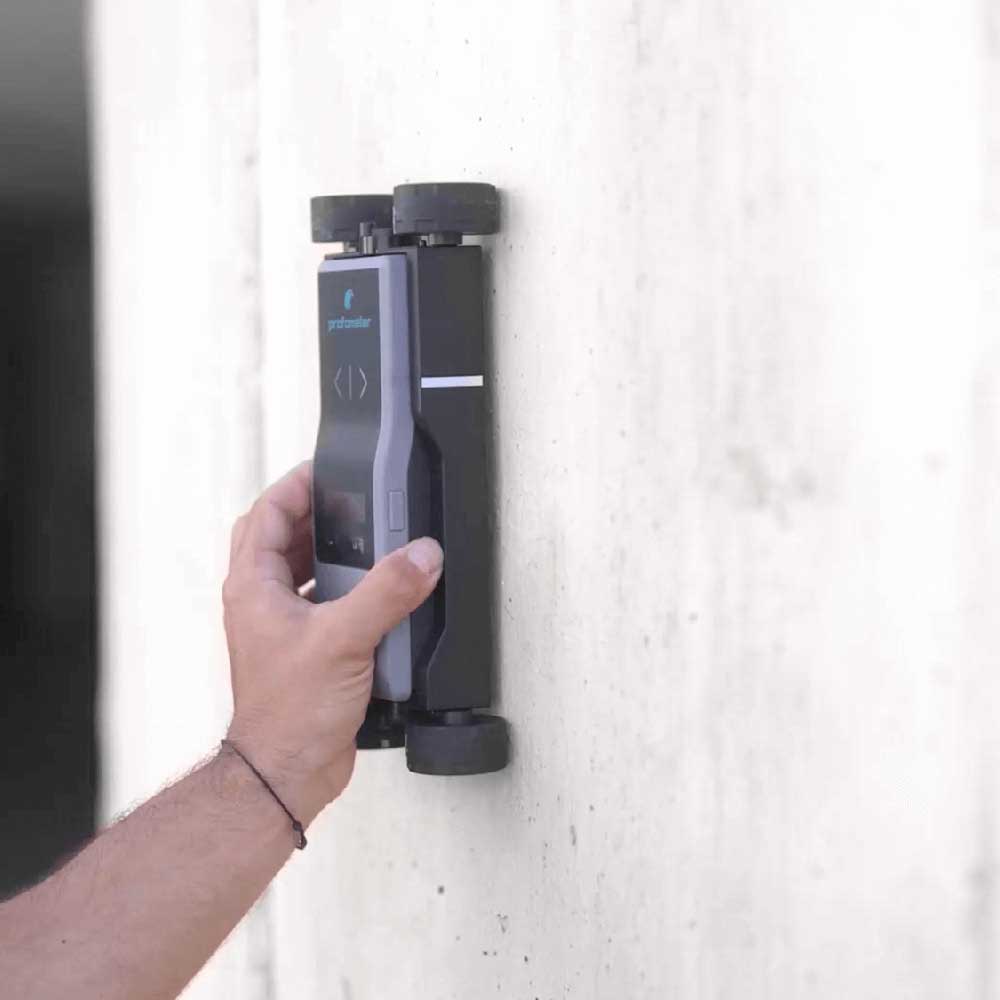

Controllo qualità delle nuove costruzioni / Valutazione della durabilità e della resistenza strutturale delle strutture in calcestruzzo esistenti / Localizzazione dell'armatura / Valutazione della resistenza al fuoco  / Trovare punti sicuri per la perforazione / Controllo della copertura minima /Stima del diametro e misura del copriferro.
Modelli
Metodologie

E-Commerce non attivo in questo momento

SPECIFICHE
TECNICHE

PROFOMETER
PM8000
PRO

Modelli disponibili PM8000 Pro
Tecnologia Eddy-currenty
Connessione senza fili
Range di misurazione dello spessore del copriferro fino a 185 mm
Precisione di misurazione del copriferro da ± 1 a 4 mm, in funzione del copriferro
Precisione dell'encoder da 0,5 a 1,0 % della lunghezza misurata
Range di misurazione del diametro fino a 63 mm
Precisione di misura del diametro ± 1 dimensione nominale
Dimensioni 190 x 75 x 45 mm (senza carrello)
Peso 300 g (senza carrello)
Software: Workspace e Profometer App
Modalità di acquisizione Area Scan, Line Scan, Spot data
Modalità di visualizzazione Area scan view*, Line scan view, Signal strength view, Statistics, Heat Map*,
Augmented Reality (AR)*, DBV (Deutscher Beton- und Bautechnik-Verein) advanced statistics*
Annotazioni in App Tags, foto, note, note vocali
Opzione dati esportazione JPG (Screenshot), PNG, CSV, HTML
Unità di visualizzazione (non inclusa) iPad o iPad Pro
Specifiche tecniche soggette a variazioni senza preavviso
Modelli disponibili PM8000 Pro, PM8000
Tecnologia Eddy-currenty
Connessione senza fili
Range di misurazione dello spessore del copriferro fino a 185 mm
Precisione di misurazione del copriferro da ± 1 a 4 mm, in funzione del copriferro
Precisione dell'encoder da 0,5 a 1,0 % della lunghezza misurata
Range di misurazione del diametro fino a 63 mm
Precisione di misura del diametro ± 1 dimensione nominale
Dimensioni 190 x 75 x 45 mm (senza carrello)
Peso 300 g (senza carrello)
Software: Workspace e Profometer App
Modalità di acquisizione Area Scan, Line Scan, Spot data
Modalità di visualizzazione Area scan view*, Line scan view, Signal strength view, Statistics, Heat Map*, Augmented Reality (AR)*, DBV (Deutscher Beton- und Bautechnik-Verein) advanced statistics*
Annotazioni in App Tags, foto, note, note vocali
Opzione dati esportazioneJPG (Screenshot), PNG, CSV, HTML
Unità di visualizzazione (non inclusa) iPad o iPad Pro
Specifiche tecniche soggette a variazioni senza preavviso
