POLARES32

Tomografía eléctrica en corriente alterna

Haciendo uso de una innovadora tecnología basada en el uso de la corriente alterna (C.A.), POLARES32 puede medir y visualizar a la vez todos los parámetros de estudio: valores de resistividad del terreno, corriente, tensión, potencial espontáneo, polarización inducida e índice de calidad de las mediciones. Compacta, fácil e intuitiva, gestiona fácilmente todas las configuraciones de multielectrodo array para medir las resistividades aparentes: Schlumberger, Wenner, Dipolo-Dipolo, cualquier configuración de 4 polos definida por el usuario. Provisto de un sistema automático de conmutación de señales en las piquetas (mutiplexer), el aparato mide la corriente y la tensión, dejando que un sistema de microprocesador se encargue de gestionar la secuencia de las mediciones. La unidad principal comprende no solo el sistema de control y medición y el sistema de potencia, sino también los multiplexores para los primeros 32 electrodos. Para electrodos adicionales, necesitará 1x MPX externo para cada juego de 16 electrodos (por ejemplo, un sistema de 48 electrodos requiere 1x MPX externo). POLARES32 trabaja conectado con un PC portátil externo (a ser proporcionado por el Usuario); gracias al software de adquisición de datos suministrado con el instrumento (con actualizaciones gratuitas durante toda la vida útil del instrumento), ha sido diseñado para ser un sistema ERT muy flexible, fácil de usar y con un rendimiento de primer nivel. El software de adquisición de datos simple e intuitivo le permite probar todos los electrodos, configurar rápidamente todos los parámetros de adquisición, administrar el tipo de sondeo elegido, tener siempre las medidas bajo control y guardar las adquisiciones directamente en el directorio de su proyecto. La batería de 12 V utilizada para energizar la tierra permanece externa (no incluida en el suministro, ya que está fácilmente disponible en todas partes), junto con el sistema de conmutación de señal para cada juego de 16 electrodos además de los primeros 32 (por ejemplo, el sistema de 48 electrodos incluye 1x MPX externo).

Modelos
Metodologías

E-Commerce non attivo in questo momento



EL EQUIPAMIENTO ESTÁNDAR DE LA UNIDAD CENTRAL INCLUYE:

  • Software de adquisición de datos para PC externo (no incluido en el suministro)
  • Cable de conexión USB POLARES32 a PC
  • Conector de prueba para MPX
  • Cable de alimentación para batería externa de 12V (no incluida en el suministro)



ACCESORIOS    POLARES

Caja de conmutación para la gestión de cualquier grupo de 16 electrodos. Compatible con instrumentos Polares y RM-1.

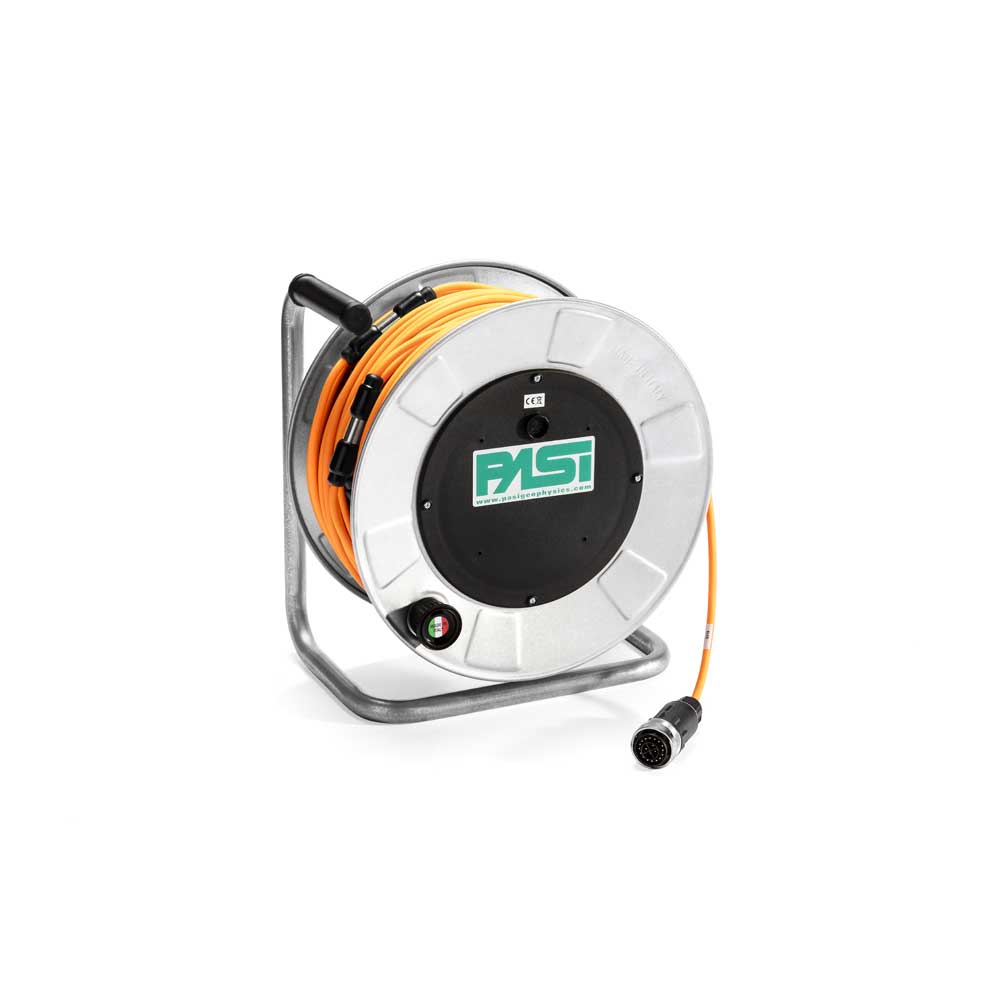

Cada uno de 16 electrodos - espaciamiento estándar 5m (longitud del cable 80m) o 10m (longitud del cable 160m)

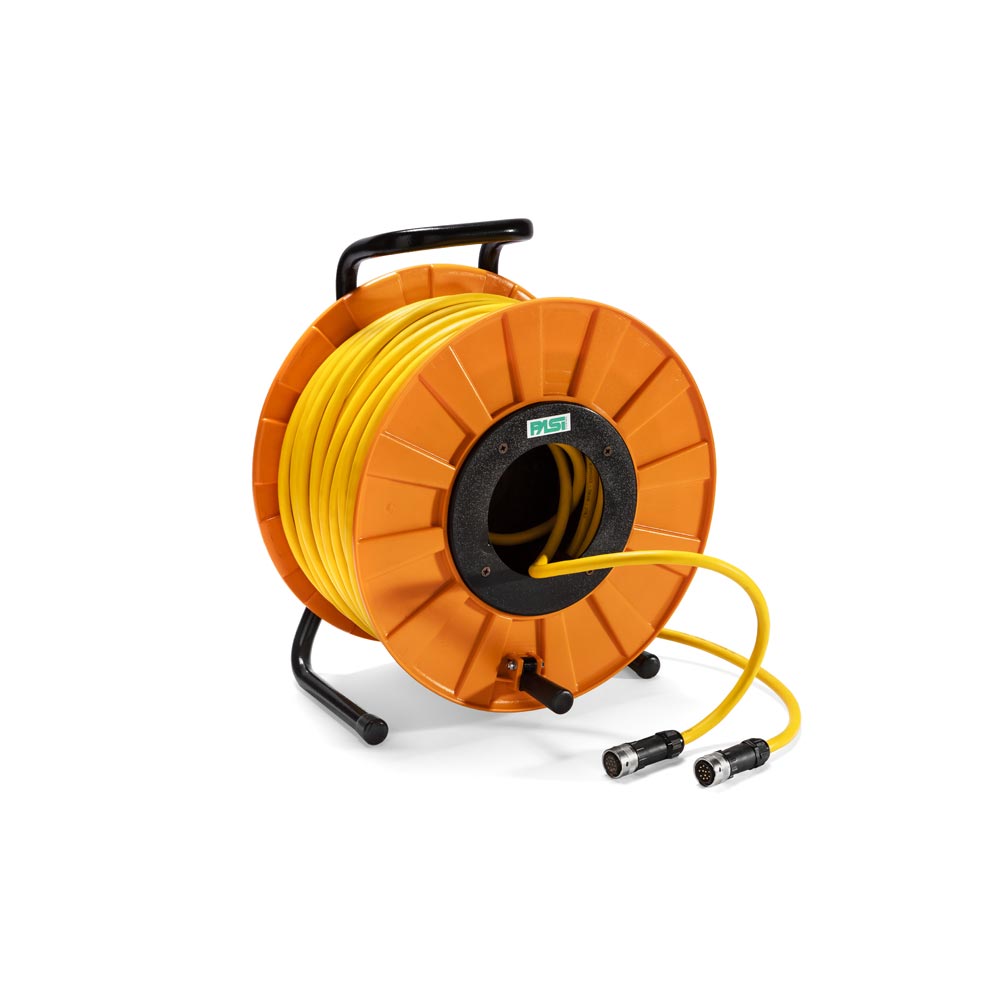

1 para cada 16 electrodos, a partir de 48 electrodos en adelante. Conectan entre ellos dos mpx sucesivos, longitud estándar 85 m y 170 m.

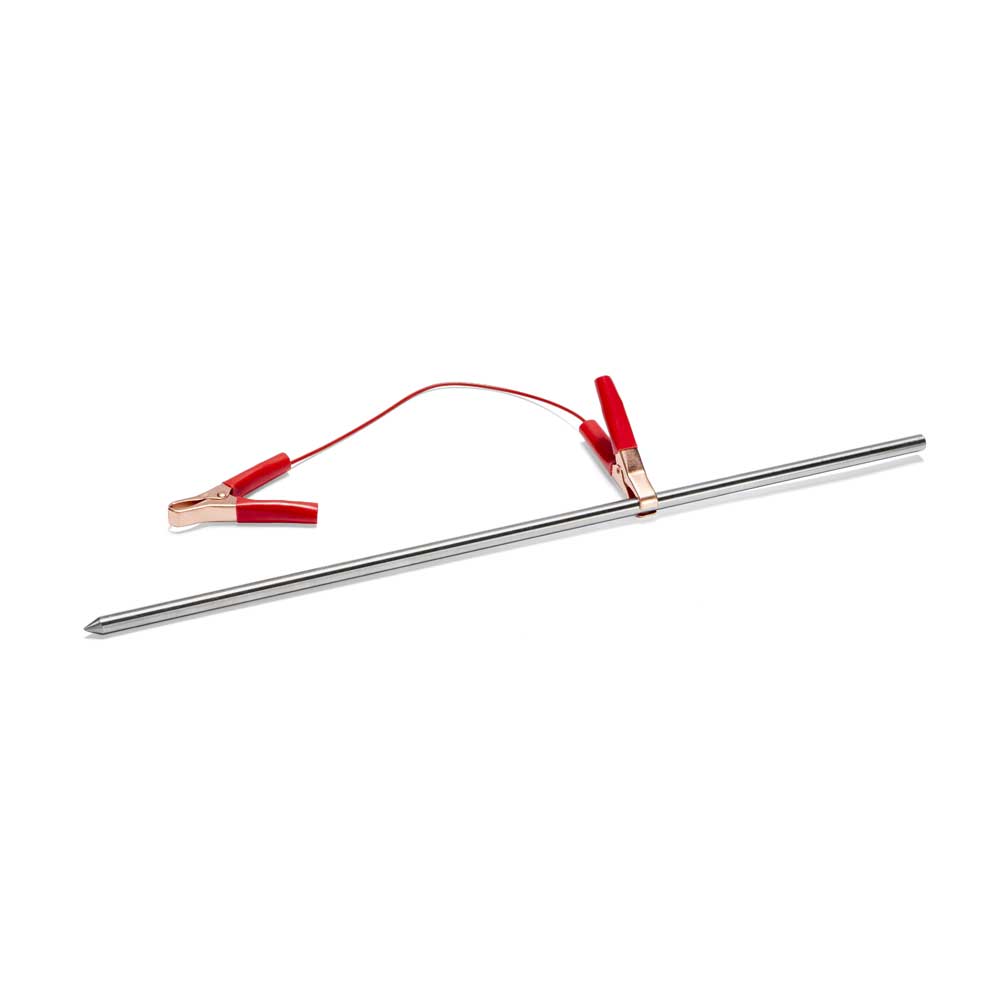

Piqueta de acero inoxidable, 500 mm de largo, 10 mm de diámetro, completa con clip de conexión de cable de electrodos múltiples (se requieren 16 electrodos para cada cable).

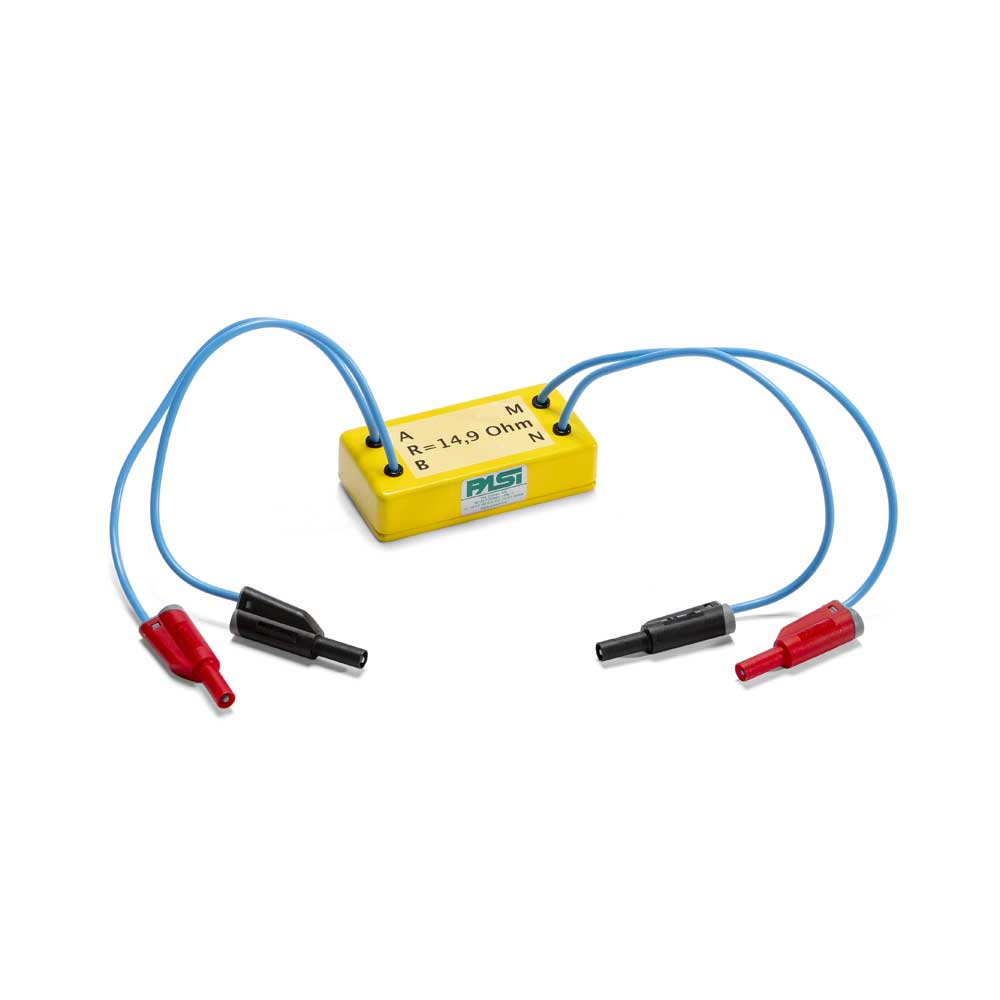

Accesorio para verificar el rendimiento de su georesistivimetro antes de realizar una sesión de medición in situ. Compatible con todos los equipos geoeléctricos PASI.

Permite utilizar POLARES con 2 cables AB y 2 cables MN (como alternativa al cable multielectrodo) para realizar SEV estándar de 4 electrodos.

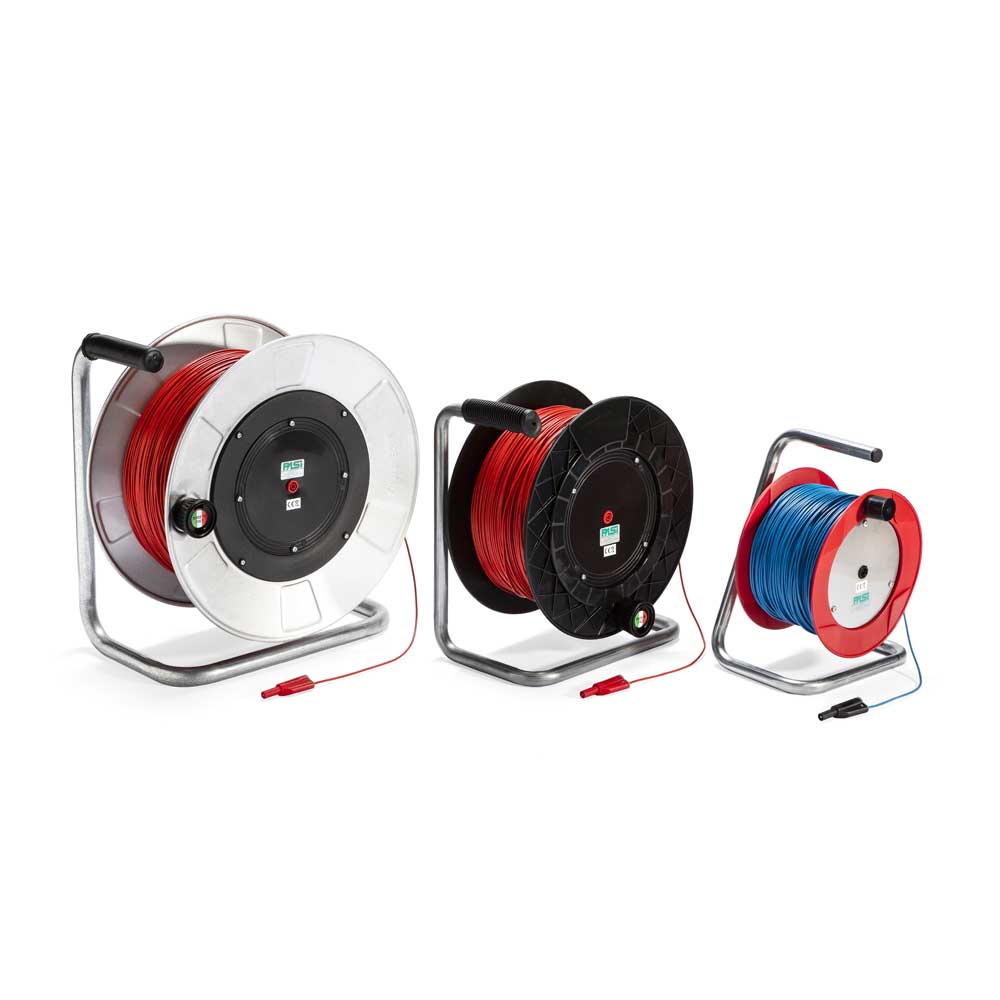

Carretes de 50, 100, 200, 300, 500 m de cable, sección 1 mm.

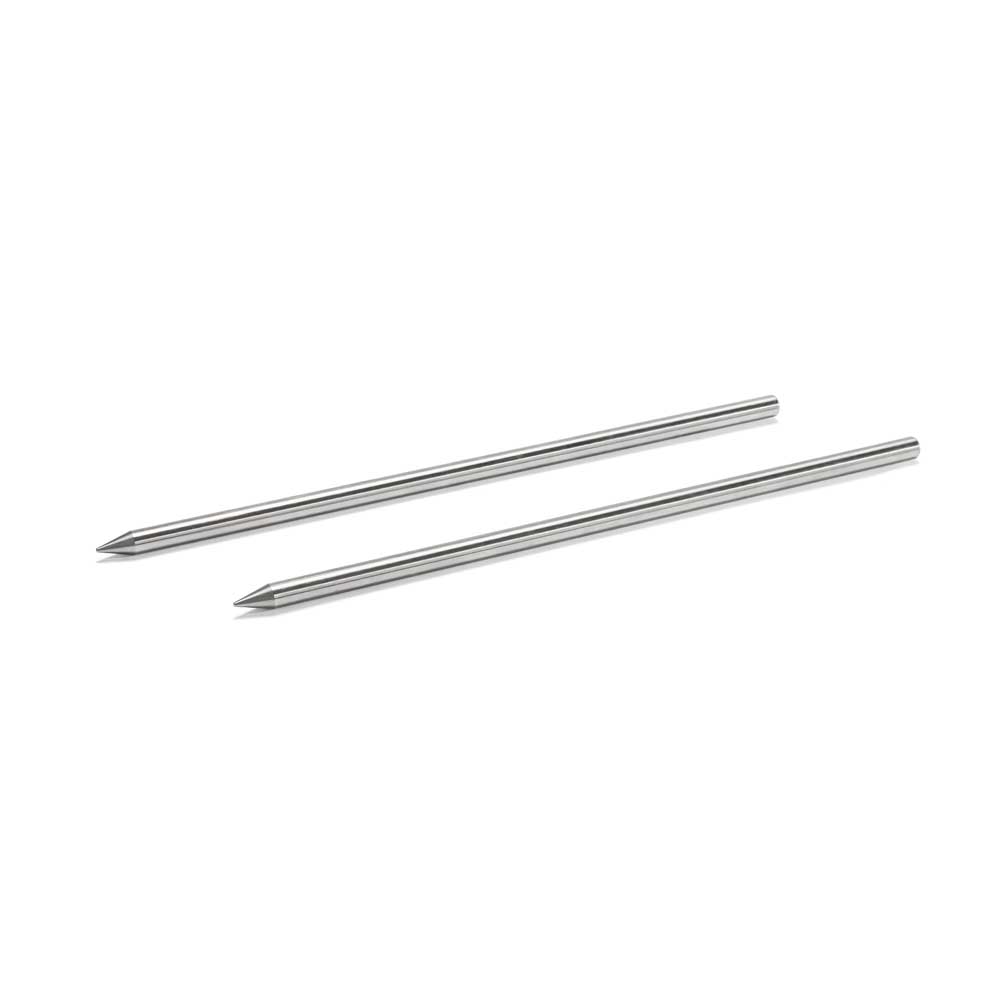

Par de piquetas de acero inoxidable para electrodos de corriente (AB), diám. 15 mm, longitud 500 mm aprox.

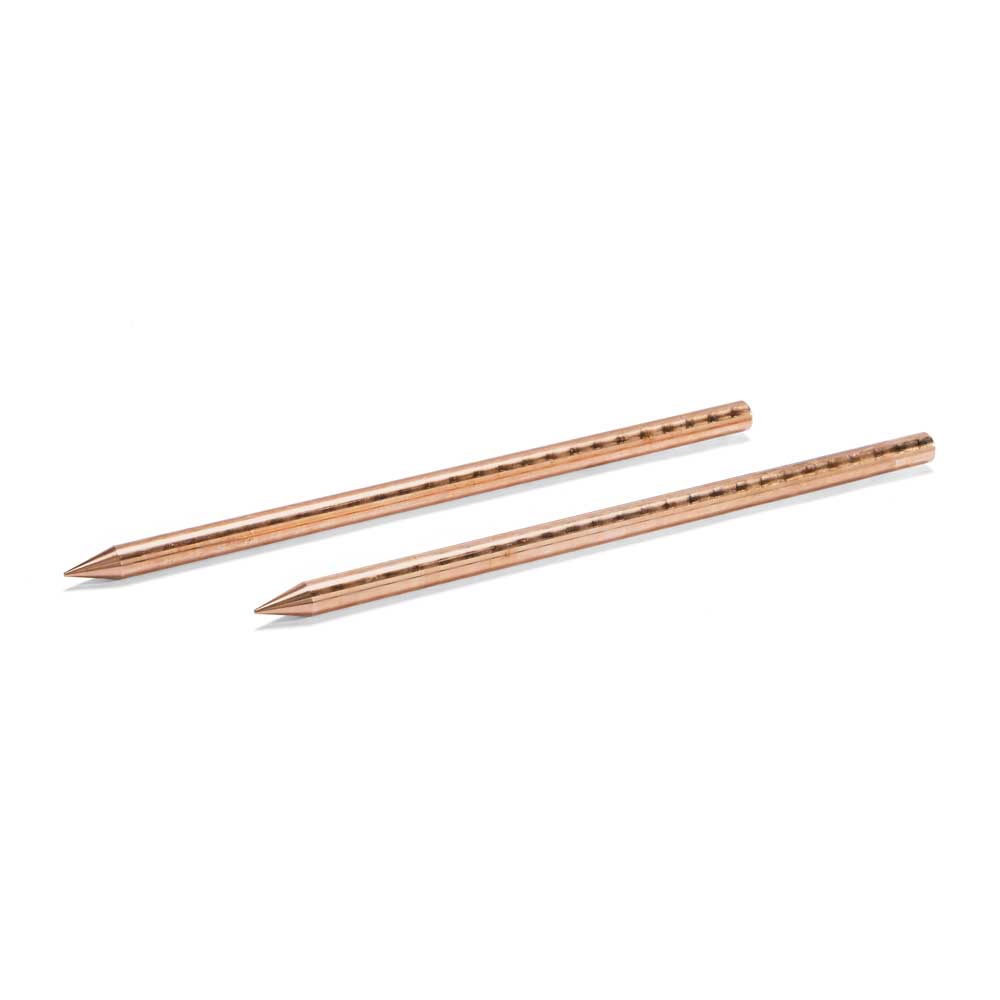

Par de piquetas de cobre para electrodos de potencial (MN), diám. 20 mm, longitud 500 mm aprox.

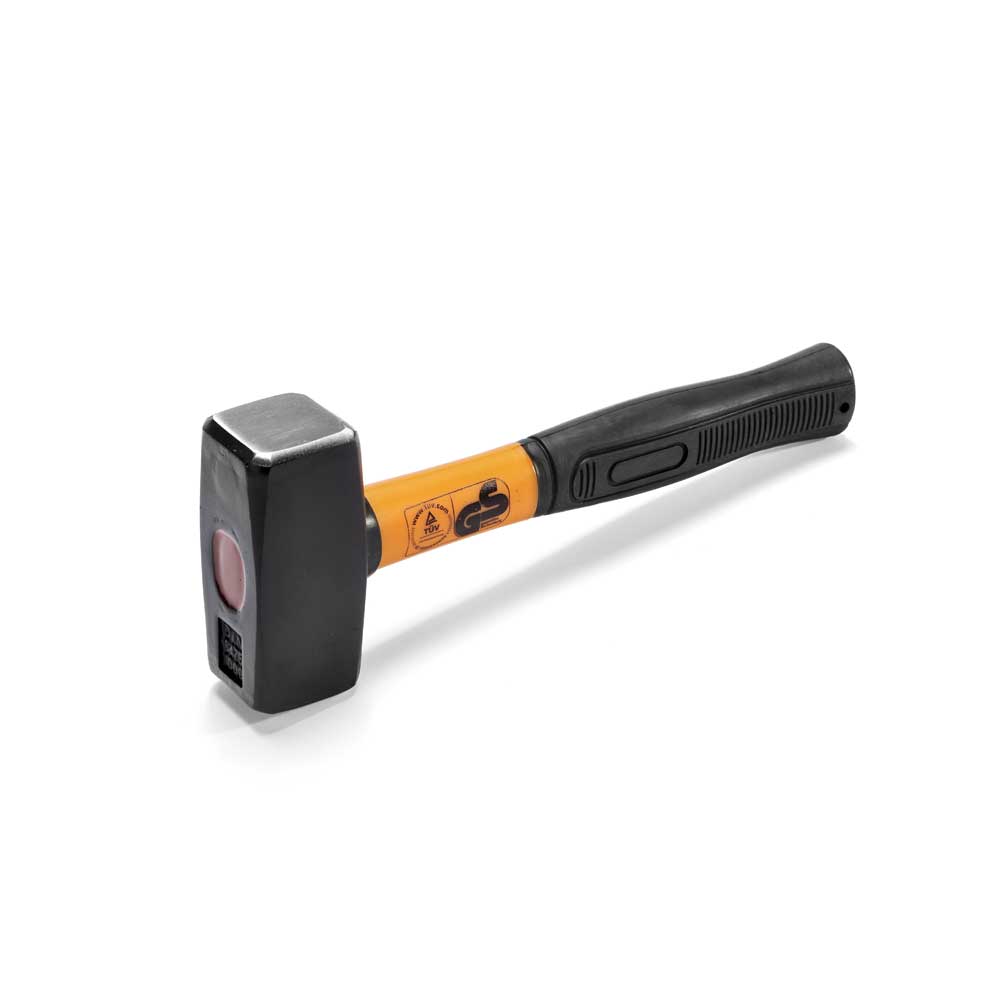

Par de mazas de 2,5 kg con mango ergonómico, ideales para clavar las piquetas en el terreno.

Antena GPS USB; se puede utilizar para geoposicionar un instrumento conectado a una PC (por ejemplo, GEA24, GEA3, RM-1, POLARES32, Gemini-2) o para sincronizar adquisiciones entre más instrumentos (por ejemplo, 2 o más Gemini-2)

TECHNICAL SPECIFICATIONS
POLARES32

2-YEAR WARRANTY

External data ports (only PC connection)
USB
Connectivity
USB
Optional Connectivity
Ethernet, Wi-Fi, Bluetooth, RS232, RS485, USB client, GPS, etc. (by external PC)
GPS (opcional)
USB receiver for georeference of measures to be connect to the external PC
DSP (Digital Signal Processor)
ATMEL Cortex M4 120 Mips
Converters
A/D 24 bit
Voltage measurement range
300V or 6V with autoranging
Current measurement range
3A rms
Frequencies that can be generated
125Hz, 62.5Hz, 31.2Hz, 15.6Hz, 7.8Hz
Measurement validate
DC component, distortion, background noise, phase excess, sigma modulus,
phase sigma
Max. number of steaks (electrodes)
Unlimited
Max. number of scans for measurement
Unlimited (limited by storage capacity of external PC)
Results that can be stored to memory (scan)
Unlimited (limited by storage capacity of external PC)
Scan velocity
Up to 3 scan/sec
Voltage that can be generated
700V pp
Current that can be generated
4A pp
Power that can be generated
200 W
Thermal protection
Heatsink and inside case alarms with system shutdown
Power supply
8.5V= / 15V= lead or lithium external battery (not included in the supply); 30A internal fuse, protection against polarity inversions, Safety Emergency external Switch
Operating temperature range
-20°C / +50°C
Storage temperature range
-40 °C / +80 °C
Dimensions and Weight
406x335x174mm; 7,2kg Shock resistant PELI case IP 67
Technical specifications subject to change without notice
