WELL-CAMERA.3

Caméra de puits

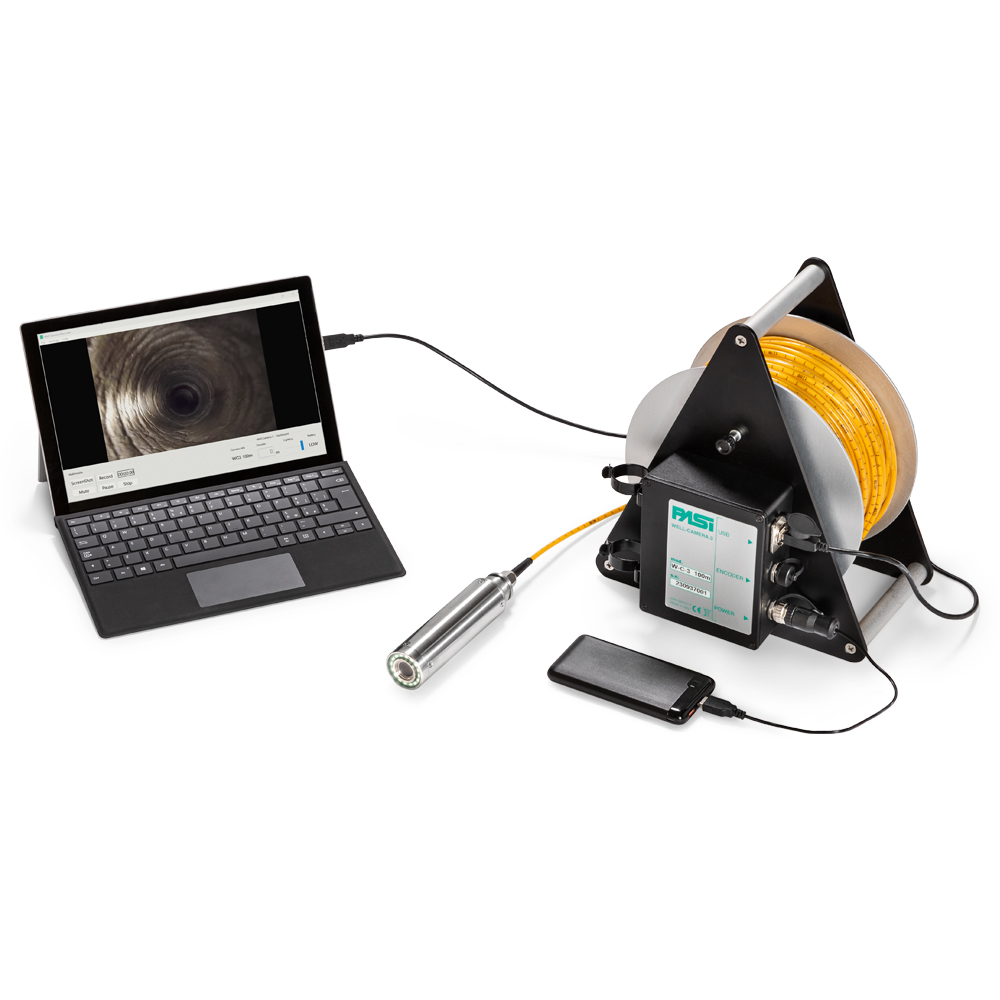

Fruit de l’expérience PASI dans ce domaine spécifique, Well-Camera3 apporte des améliorations considérables et une plus grande maniabilité dans le monde des inspections visuelles dans les puits: toute l’électronique de la caméra a été miniaturisée et intégrée sur le rouleau. Cela signifie que pour effectuer une inspection visuelle, seuls seront nécessaires l’enrouleur avec la tête de la Well-Camera.3, un PC portable et un powerbank USB ou une batterie 12V externe (à connecter à l’enrouleur pour alimenter la caméra). Le système d’éclairage du Well-Camera3 a été largement mis en œuvre, atteignant deux fois l’intensité d’éclairage des modèles précédents. Aussi pour Well-Camera3 est possible d’utiliser l’encodeur électronique pour l’enregistrement automatique de la profondeur.

Caméra de puits avec rouleau avec 100m de câble

Rouleau dim. 26x28x31cm - 8,2 kg

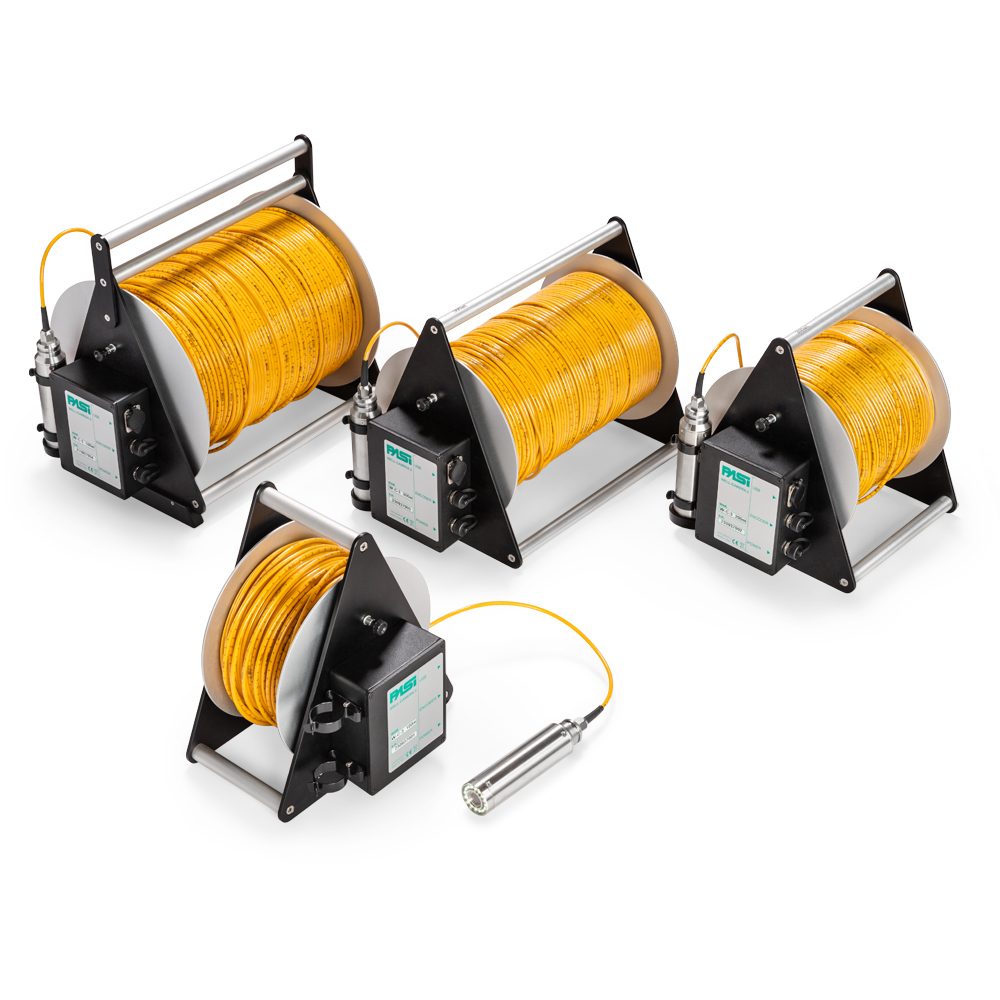

Modèles
Methodologies

E-Commerce non attivo in questo momento



UN SYSTÈME COMPLET WELL  CAMERA.3 COMPREND:

  • Enrouleur de câble avec tête de caméra et électronique de contrôle, y compris une carte grabber vidéo dédiée
  • Câble USB 2.0 pour connexion à un PC externe (non inclus) pour la visualisation et l’enregistrement audio/vidéo
  • Logiciel de gestion PASI WellCamera Recorder (pour le contrôle de toutes les fonctions de la caméra et de l’affichage/enregistrement audio/vidéo à l’ordinateur portable du client)

  • Câble d’alimentation pour Powerbank USB/USB-C externe (powerbank non inclus, disponible comme accessoire)
  • Câble d’alimentation pour batterie 12V externe (batterie non incluse)


ACCESSOIRES WELL-CAMERA.3

Permet la fixation du codeur au trépied (remplace sa poulie standard)
Trépied de suspension pour une utilisation dans le puits. Équipé d’une poulie standard pour le câble de la caméra. Dans le cas d’une utilisation avec l’encodeur électronique de la Well-camera.2, requiert ensemble encouder pour trépied.
Disponible uniquement pour la Well-Camera.2 et la Well-Camera.3, ce dispositif électronique permet de visualiser la profondeur (en mètres ou pieds) directement sur l’écran et/ou de l’enregistrer sur la vidéo. Il est fourni monté sur une poulie.
Avec pince pour la fixation à la bouche du puits, suspend la tête de caméra à une distance réglable de la paroi du puits.
Rouleau avec 50 m de câble en fibre de verre pour pousser la tête de la caméra dans des trous subhorizontaux ; il est équipé d'un adaptateur en téflon pour la tête. Accroché à l’arrière de la tête de la caméra, pendant le déroulement, il fournit une poussée qui permet à la caméra d'avancer progressivement à l’intérieur du trou. Dim.ASPO: 51cm x 62cm x 22cm - Peso 5,55 kg Adaptateur en téflon: diam.4,2cm x long.12cm L'utilisation en association avec l'accessoire centreur horizontal est conseillée.
Centreur horizontal réglable, en acier. Conseillé pour une utilisation de la caméra dans des trous horizontaux, associé à l’accessoire ASPO. Dim. (fermé): 10,5cm x 10,5 cm x 19cm Dim. (ouvert): 33,2cm x 33,2 cm x 12cm
Miroir réglable pour une vision à 90° du mur du puits. Pour une plus grande protection, il est conseillé d’utiliser le centreur vertical.
Il protège la tête de la caméra pendant l’utilisation dans un puits ; réglable de 80 à 260 mm de diamètre. Également conseillé en association avec l'option vue 90°.
Recommandé pour tous les modèles disponibles; permet de connecter la Well-Camera à toute batterie externe 12V en cas de panne de batterie interne rechargeable

Câble d’alimentation pour Powerbank USB/USB-C externe (uniquement pour Well-Camera.3)

Powerbank USB/USB-C externe (uniquement pour Well-Camera.3)

Valises très pratiques rembourrées recommandées pour le transport du treuil de la caméra avec la tête relative ; disponibles selon différentes dimensions, elles protègent des chocs et de la poussière.
Sac à bandoulière rembourré pour un ensemble de géophones standard ou d’autres accessoires sismiques.
TECHNICAL
SPECIFICATIONS

WELL-CAMERA.3

1 -YEAR WARRANTY

CAMERA HEAD
Diameter
40mm
Length
150mm
Sensor type
CCD 1/3” in colour
Resolution
700 lines
Minimum light intensity required
0.005 lux @ F 1.2
Lens
2.9mm fixed lens - wide angle 120°
Light type
16x high-intensity LED (max. 400 lumen)
Waterproof protection
IP68, water column of 350m (35 bar)
CABLE REEL WITH CONTROL UNIT
Power supply
Standard 5V @ 2A powerbank – External 12V battery
Digital output
Built-in USB 2.0 for recording directly to external PC, 640x480 recording resolution
Encoder unit of measure
Meters/Feet, User selectable
Technical specifications subject to change without notice
CAMERA HEAD
Diameter
40mm
Length
150mm
Sensor type
CCD 1/3” in colour
Resolution
700 lines
Minimum light intensity required
0.005 lux @ F 1.2
Lens
2.9mm fixed lens - wide angle 120°
Light type
16x high-intensity LED (max. 400 lumen)
Waterproof protection
IP68, water column of 350m (35 bar)
CABLE REEL WITH CONTROL UNIT
Power supply
Standard 5V @ 2A powerbank – External 12V battery
Digital output
Built-in USB 2.0 for recording directly to external PC, 640x480 recording resolution
Encoder unit of measure
Meters/Feet, User selectable
Technical specifications subject to change without notice
