GEA24 Plus

Sismografo modulare - 24 canali o più

È un sistema modulare per l’acquisizione dei dati sismici. Ogni unità (24 canali, 24 BIT) può essere integrata in una configurazione multicanale controllabile da un singolo PC esterno*. Grazie alla sua grande flessibilità può essere utilizzato per tutte le applicazioni, consentendovi di disegnare le vostre linee sismiche con la massima libertà.

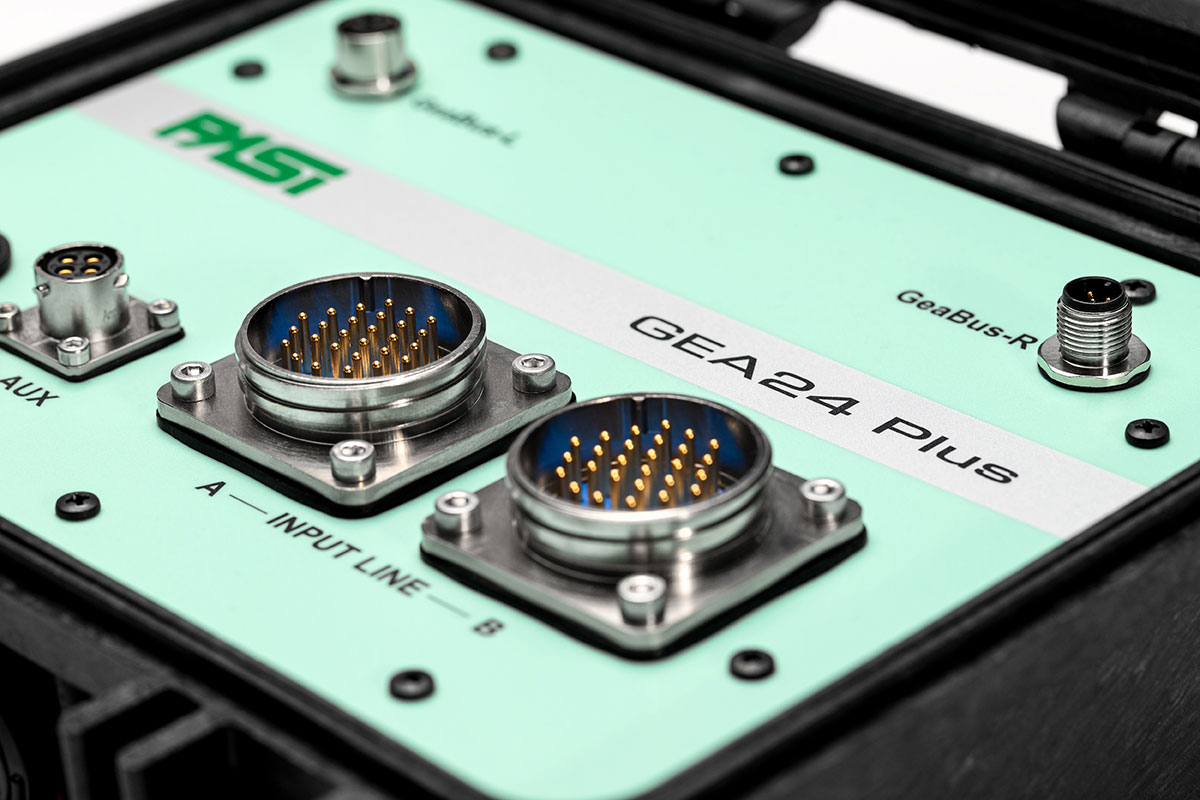

Sismografo GEA24 Plus dettaglio connettori
Modelli
Metodologie

E-Commerce non attivo in questo momento



I CANALI NON BASTANO MAI?

SCOPRI LE SOLUZIONI GEA SYSTEM

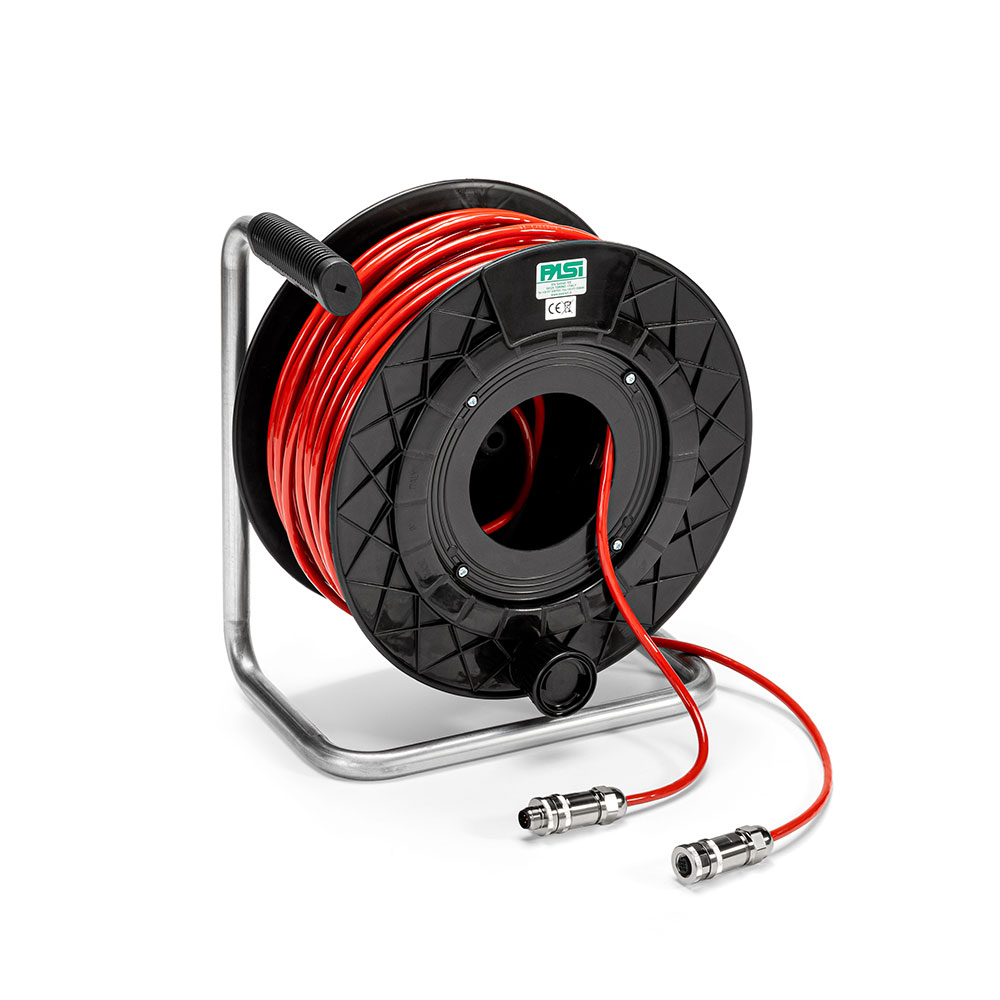

Due o più GEA24 Plus possono essere serializzate e connesse allo stesso PC esterno tramite il modulo GEA Powerlink e i cavi di segnale GEA Bus. Il software di acquisizione dedicato GEA Manager verifica la presenza di tutti gli elementi presenti nel GEA System e li identifica con il loro numero di serie.

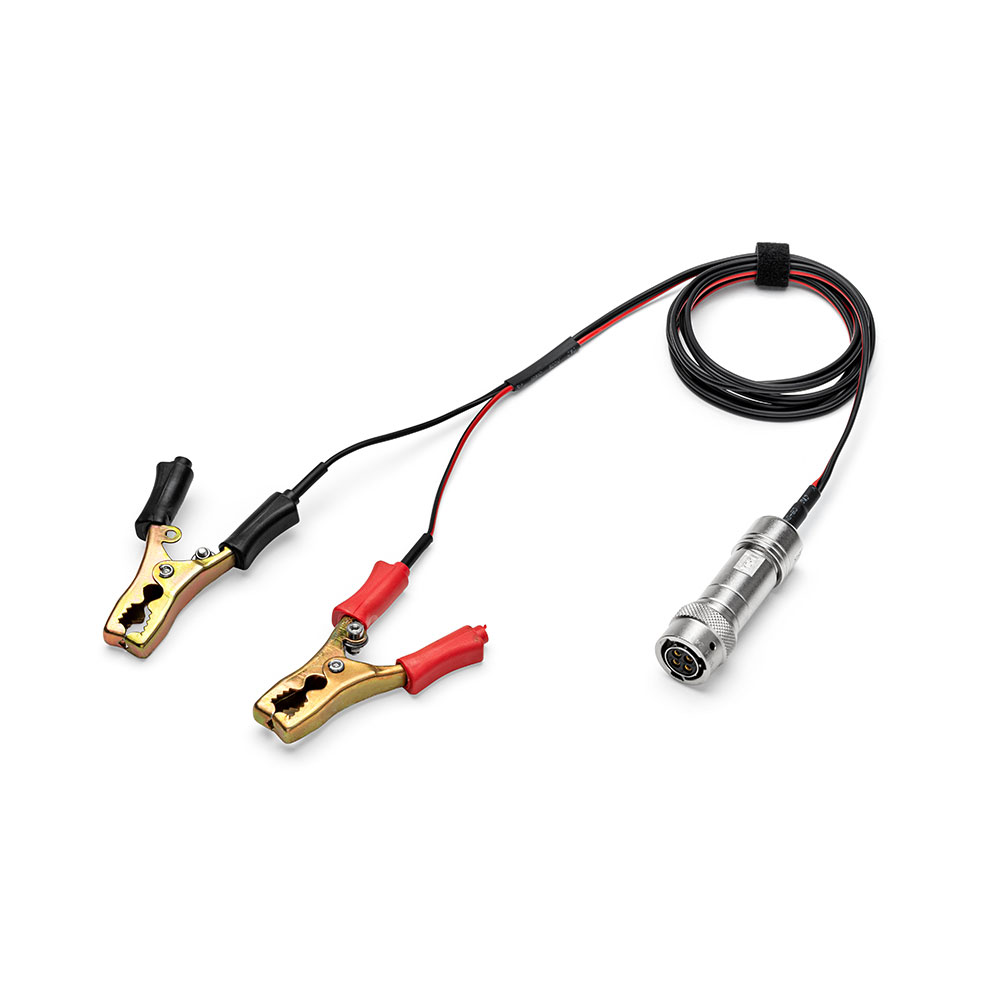

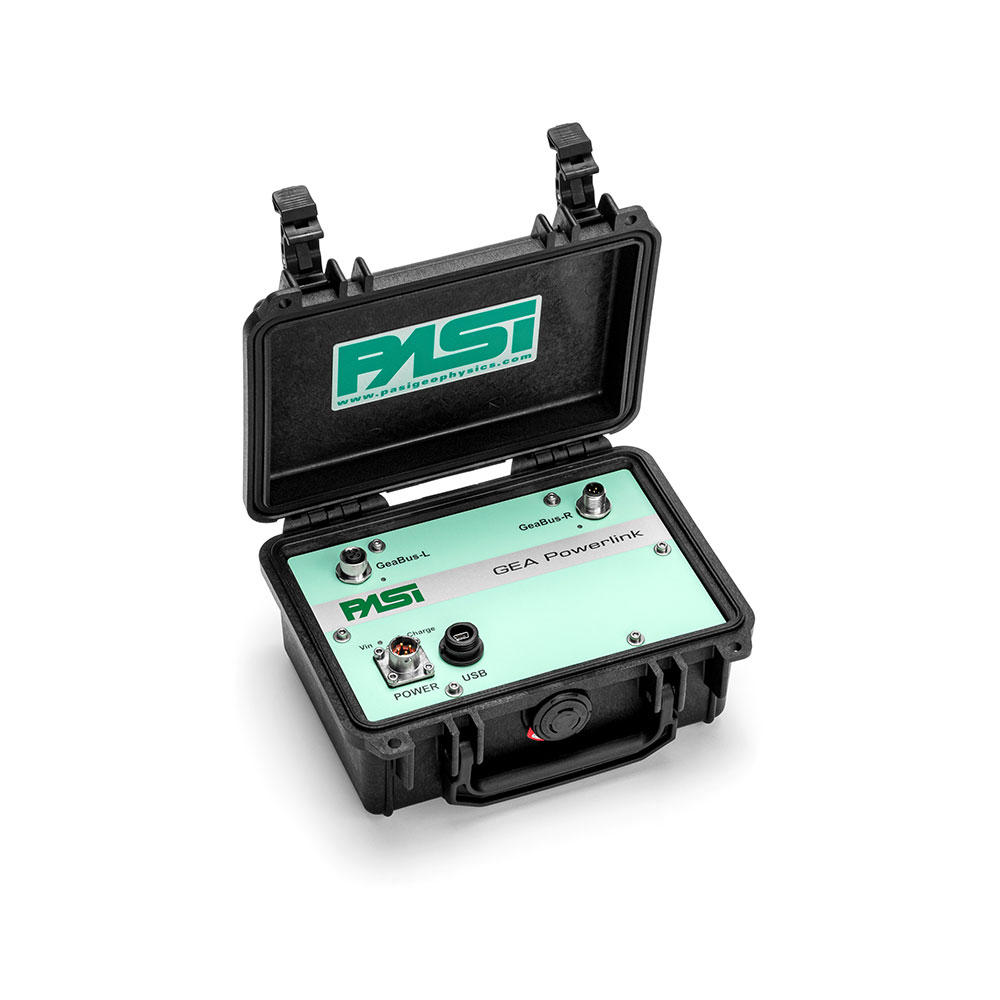

Passo dopo passo, GEA Manager vi consentirà di disegnare la geometria dello stendimento in relazione ai vostri cavi sismici (12 o 24 canali) e alla sequenza dei geofoni che state utilizzando in campagna. GEA PowerLink permette la connessione tra tutte le GEA24 Plus collegate e il PC tramite un cavo USB. Inoltre provvede all’alimentazione del sistema tramite batteria esterna 12V (non inclusa nella fornitura).



Configurazione 48 geofoni

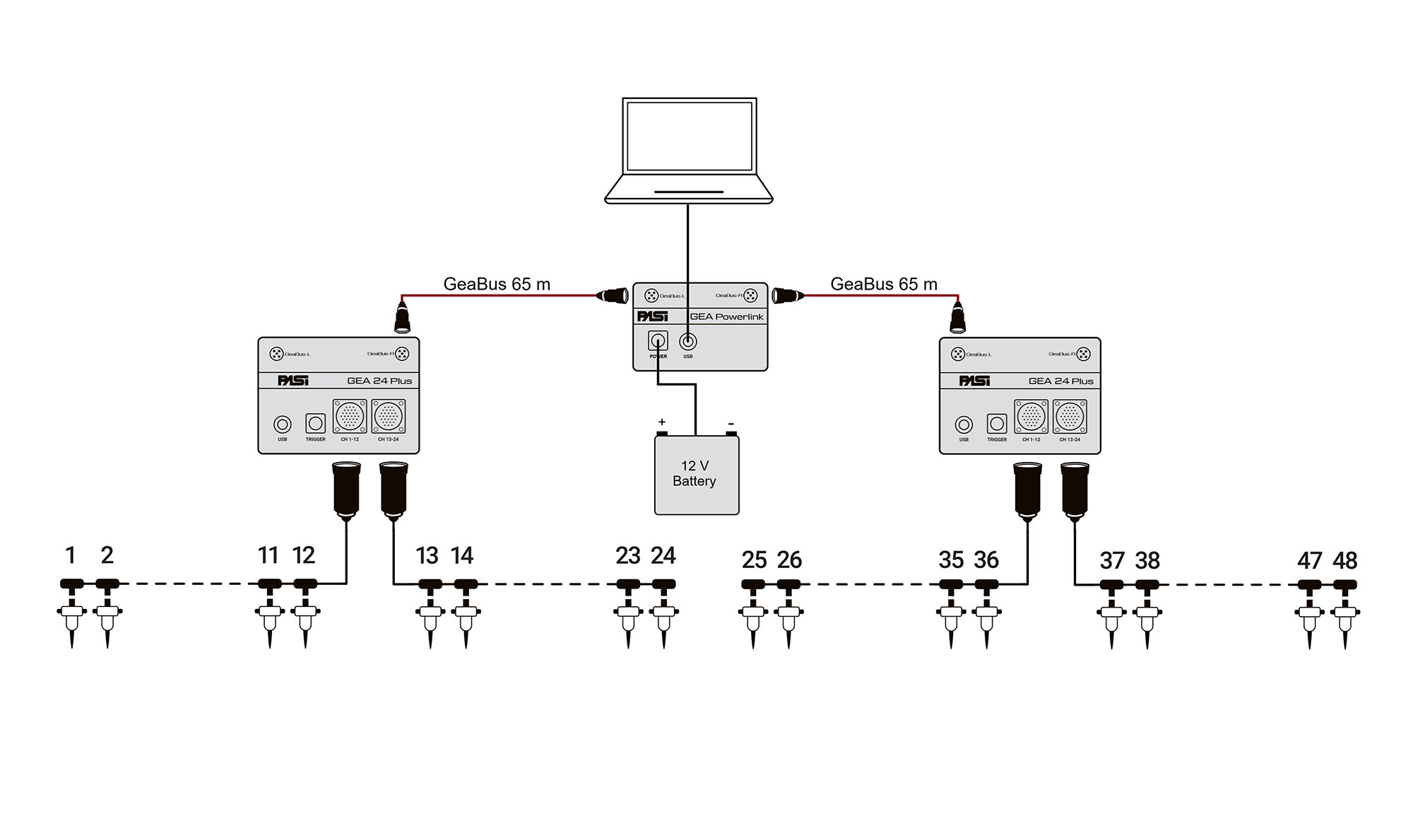

4x cavi 12 canali, spaziatura 5m - con 2XGEA24 Plus connesse a PC tramite GEA Powerlink e 2x cavi di collegamento GEA Bus da 65m

Sismografo GEA24 Plus configurazione 48 canali



Configurazione 72 geofoni

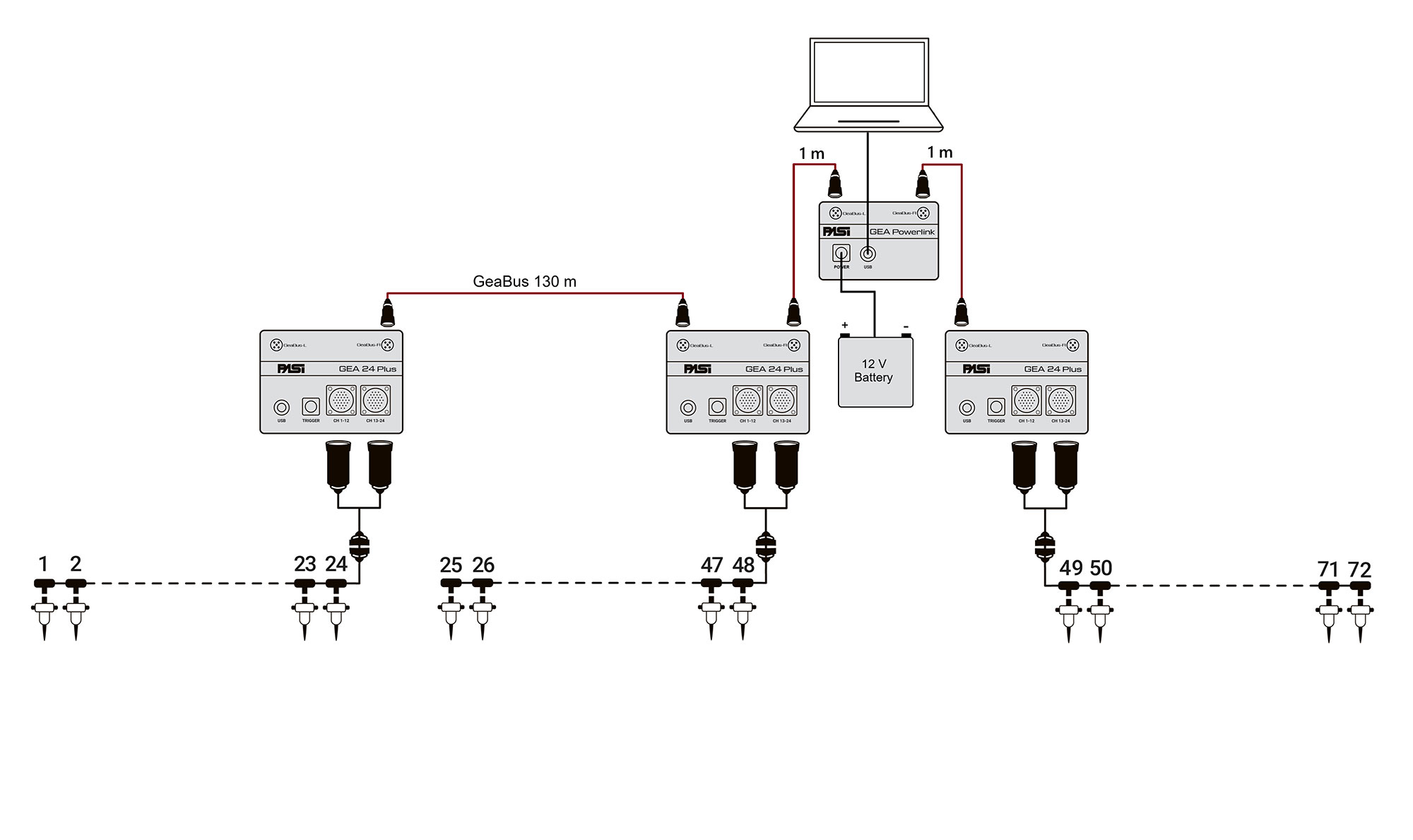

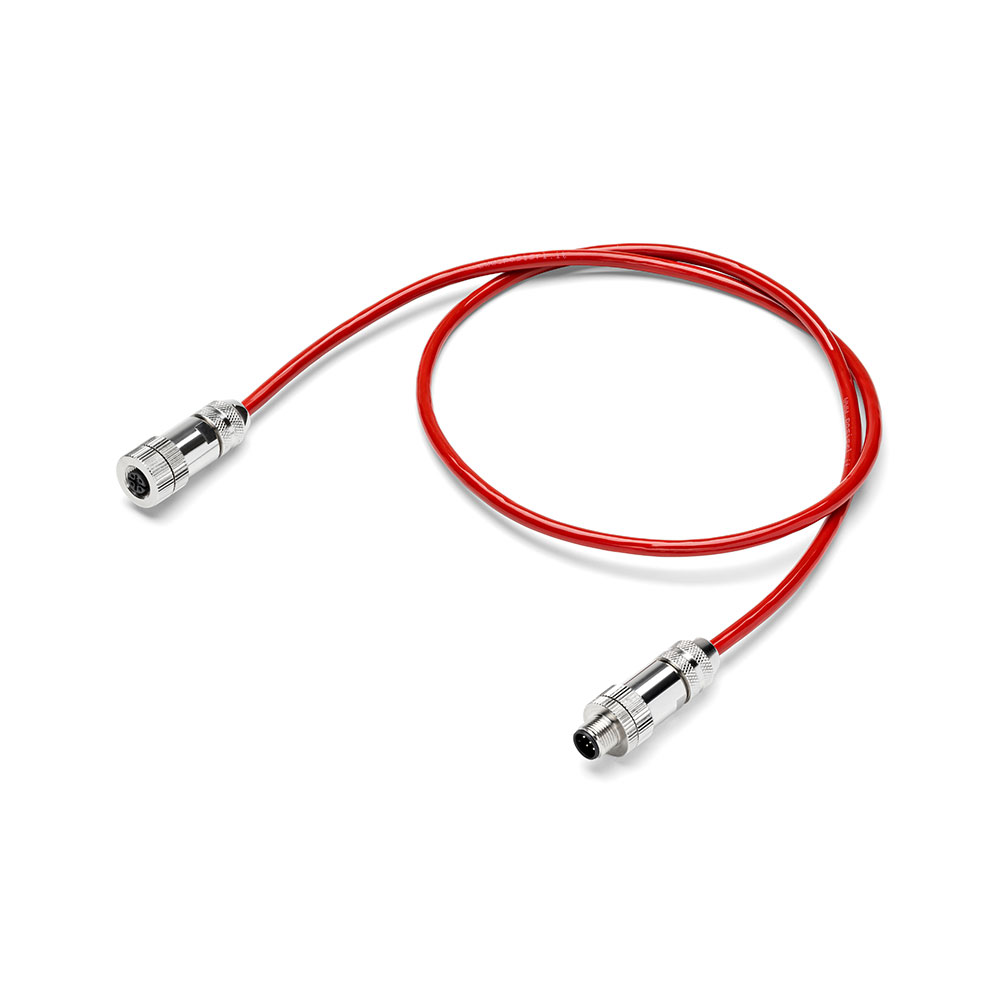

3x cavi 24 canali, spaziatura 5m - con 3XGEA24 Plus connesse a PC tramite GEA Powerlink, 1x cavo di collegamento GEA Bus da 130m e 2x cavi di collegamento GEA Bus da 1m

Sismografo GEA24 Plus configurazione 48 canali



Configurazione 96 geofoni

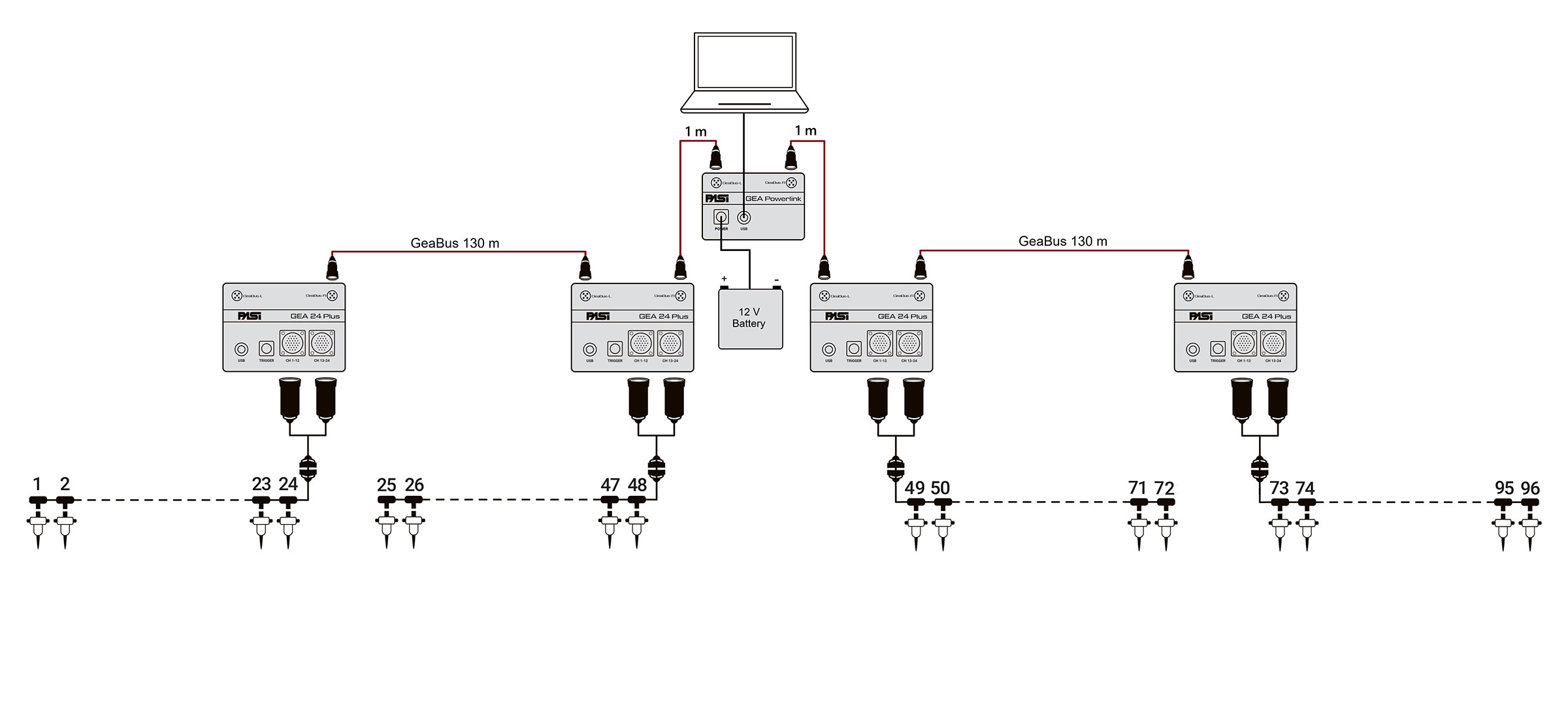

4x cavi 24 canali, spaziatura 5m - con 4XGEA24 Plus connesse a PC tramite GEA Powerlink, 2x cavi di collegamento GEA Bus da 130m e 2x cavi di collegamento GEA Bus da 1m

Sismografo GEA24 Plus configurazione 48 canali


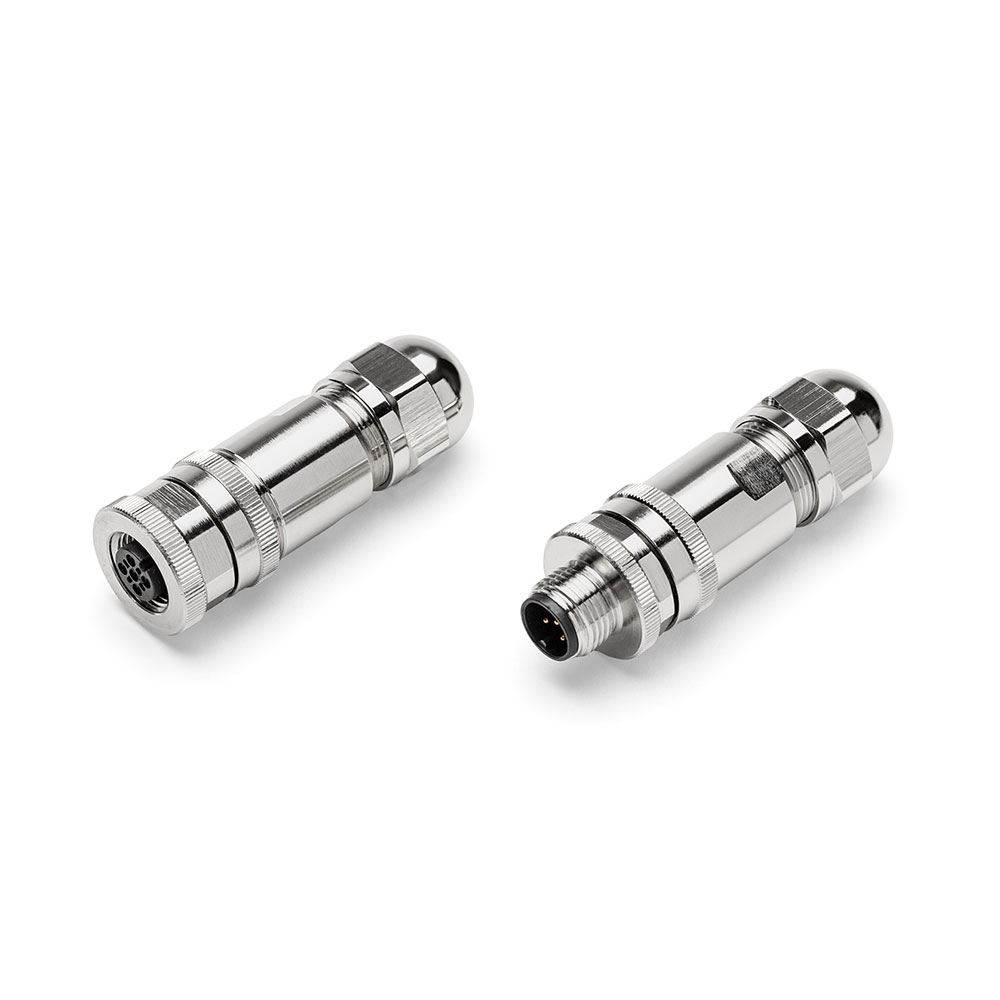

ACCESSORI GEA24 Plus

Soluzioni, anche personalizzabili, adatte a soddisfare le diverse esigenze: cavi sismici - 12 o 24 canali - per rifrazione e riflessione superficiale, land streamer per agevolare rilievi speditivi, cavi idrofonici per le applicazioni in zone di transizione, fiumi, in pozzo.

I diversi metodi sismici prevedono l’utilizzo di elementi sensibili con caratteristiche e frequenze diverse. Si utilizzano in molti casi sensori a componente singola - verticali e/o orizzontali - per captare e ricostruire le differenti componenti dell’onda sismica.

Geofono 3D da superficie costituito da un sensore verticale e due sensori orizzontali dalle elevate prestazioni, con frequenza di risonanza di 2Hz, assemblati all’interno di un robusto contenitore waterproof

Il geofono da foro 3D modello GFA è costruito utilizzando 3 sensori geofonici ad alta sensibilità orientati secondo una terna di assi cartesiani ortogonali XYZ. Disponibile con 50 o 100m di cavo.

Consente l’utilizzo di 2xGFA all’interno dello stesso foro - distanza verticale equipaggi geofoni = 1m

Energizzatore da foro ideale per indagini cross-hole a piccola profondità (ASTM 4428), questo compatto ma efficiente martello da foro può generare sia onde P sia S.

Geofono starter verticale 10 Hz con cavo di connessione è la soluzione ideale per avere un trigger e un'acquisizione sempre perfetti. Lunghezza del cavo standard 1m, lunghezze superiori disponibili su richiesta.

Hammer switch con cavo. Fornito con piezoelettrici di ricambio.

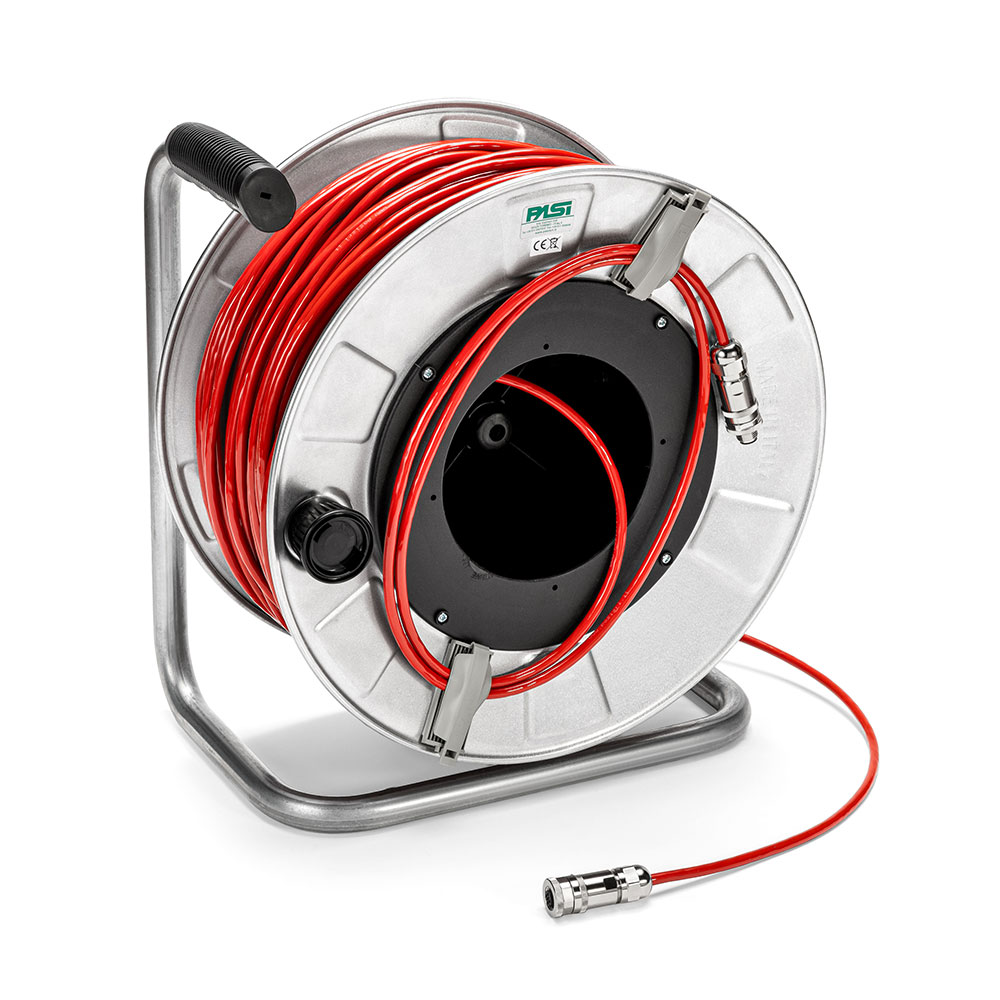

Cavo schermato su rullo, lunghezza 130m, per geofono starter / starter piezoelettrico (all'ordine specificare modello sismografo PASI)

Strumento versatile e facile da usare, progettato per “triggerare” l’acquisizione del sismografo via radio, trasmettendo nella banda libera europea 869.4 ÷ 869.65 MHz (licenza di libero utilizzo - esente da tasse governative).

Può essere utilizzata sia con hammer switch (da fissare al manico del martello come nella foto) oppure in abbinamento al geofono starter (da ordinare separatamente in base alle personali preferenze).

In alluminio con maniglia per il trasporto, dimensioni 20x20x5 cm. Disponibile anche la versione in polyzene (su richiesta).

Struttura piattello di battuta onde orizzontali realizzato in ferro. Per tutte le applicazione dove è necessario generare onde S.

L'energizzatore da foro Isotta è una valida soluzione quando energizzare con la mazza di battuta non è più sufficiente per raggiungere la profondità di esplorazione desiderata e non si può ricorrere all’esplosivo.

Antenna USB GPS, utilizzabile sia per la geolocalizzazione di uno strumento collegato a PC (es. GEA24, GEA3, RM1, POLARES32, Gemini2) che per la sincronizzazione delle acquisizioni tra più strumenti (es. più Gemini2).

SPECIFICHE
TECNICHE

GEA24 Plus

5 ANNI DI GARANZIA

Numero di canali
24 can.+trigger (can. AUX) -
Più unità serializzabili all’interno del GEA System
Conversione Dati
Convertitore Analogico/Digitale Sigma-Delta
24 bit reali (compatibile con geofoni analogici a qualsiasi frequenza di risonanza)
Intervallo Campionamento
Acquisizioni singole (attive e passive):
- da 1 a 6 canali: fino a 31.25 microsec/32000 Hz
- da 7 a 12 canali: fino a 62.5 microsec/16000 Hz
- da 13 a 24 canali: fino a 125 microsec/8000 Hz

Acquisizioni continue (passive):
- da 1 a 3 canali: fino a 500 microsec/2000 Hz
- da 4 a 6 canali: fino a 1 millisec/1000 Hz
- da 7 a 12 canali: fino a 2ms /500 Hz
- da 13 a 24 canali: fino a 4ms /250 Hz
Lunghezza Acquisizione
27500 campioni @ 24 can. (+aux)
174500 campioni @ 3 can. (+aux)
Numero di campioni illimitato per acquisizioni continue
Guadagno Preamp.
LOW (0dB) - HIGH (52dB), selezionabile via software
Stacking
Numero di stacking illimitato
Impedenza di ingresso
2MOhm // 22nF
Range Dinamico
144dB (sistema); >117db (istantaneo, misurato @1ksps)
Distorsione
0.007% @16kHz
Largh.Banda -3dB
Largh.Banda +/- 0.1dB
Dalla DC a 6.8kHz@32ksps - dalla DC a 0.21 kHz@1ksps
Dalla DC a 3.5 kHz@32ksps - dalla DC a 0.11 kHz@1ksps
FIltri
Passa Basso:125-200-500-1000Hz
Passa Alto: 10-20-30-40-50-70-100-150-200-300-400Hz
Filtri “Notch”
50-60Hz + armoniche
Trigger
Contatto normalmente chiuso, normalmente aperto (es. per uso con esplosivo), segnale analogico (geofono starter, starter piezoelettrico), trigger TTL.
Sensibilità del trigger regolabile via software
Visualizzazione Tracce
Wiggle-trace (formato oscilloscopio) / area variabile
Noise-monitor
Tutti i canali + trigger; display in tempo reale
Canale AUX (ausiliario)
1x (per il trigger o qualsiasi altro segnale in ingresso)
Test Geofoni
Rumore, Impedenza, Sensibilità, Frequenza, Damping
Interfaccia comunicazione
1x USB 2.0 per PC esterno (di fornitura Cliente)
Formato Dati
SEG2 (altri formati su richiesta)
Alimentazione
5VDC da USB, 0.25A
Temp.operativa / stoccaggio
Da -30°C a +80°C
Umidità
80% umidità relativa, non condensante
Dimensioni e peso
27cm x24cm x10,5cm, 3 Kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
Numero di canali
24 can.+trigger (can. AUX) -
Più unità serializzabili all’interno del GEA System
Conversione Dati
Convertitore Analogico/Digitale Sigma-Delta
24 bit reali (compatibile con geofoni analogici a qualsiasi frequenza di risonanza)
Intervallo Campionamento

Acquisizioni singole (attive e passive):
- da 1 a 6 canali: fino a 31.25 microsec/32000 Hz
- da 7 a 12 canali: fino a 62.5 microsec/16000 Hz
- da 13 a 24 canali: fino a 125 microsec/8000 Hz

Acquisizioni continue (passive):
- da 1 a 3 canali: fino a 500 microsec/2000 Hz
- da 4 a 6 canali: fino a 1 millisec/1000 Hz
- da 7 a 12 canali: fino a 2ms /500 Hz
- da 13 a 24 canali: fino a 4ms /250 Hz

Lunghezza Acquisizione
27500 campioni @ 24 can. (+aux)
174500 campioni @ 3 can. (+aux)
Numero di campioni illimitato per acquisizioni continue
Guadagno Preamp.
0/52 dB, selezionabile via software
Stacking
Numero di stacking illimitato
Impedenza di ingresso
2MOhm // 22nF
Range Dinamico
144dB (sistema); >117db (istantaneo, misurato @1ksps)
Distorsione
0.007% @16kHz
Largh.Banda -3dB
Largh.Banda +/- 0.1dB
Dalla DC a 6.8kHz@32ksps - dalla DC a 0.21 kHz@1ksps
Dalla DC a 3.5 kHz@32ksps - dalla DC a 0.11 kHz@1ksps
FIltri
Passa Basso:125-200-500-1000Hz
Passa Alto: 10-20-30-40-50-70-
100-150-200-300-400Hz
Filtri “Notch”
50-60Hz + armoniche
Trigger
Contatto normalmente chiuso, normalmente aperto (es. per uso con esplosivo), segnale analogico (geofono starter, starter piezoelettrico), trigger TTL.
Sensibilità del trigger regolabile via software
Visualizzazione Tracce
Wiggle-trace (formato oscilloscopio) / area variabile
Noise-monitor
Tutti i canali + trigger; display in tempo reale
Canale AUX (ausiliario)
1x (per il trigger o qualsiasi altro segnale in ingresso)
Test Geofoni
Rumore, Impedenza, Sensibilità, Frequenza, Damping
Interfaccia comunicazione
1x USB 2.0 per PC esterno (di fornitura Cliente)
Formato Dati
SEG2 (altri formati su richiesta)
Alimentazione
5VDC da USB, 0.25A
Temp.operativa / stoccaggio
Da -30°C a +80°C
Umidità
80% umidità relativa, non condensante
Dimensioni e peso
27cm x24cm x10,5cm, 3 Kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
