GEA24

Sismógrafo de 24 canales

GEA24 es un sismógrafo compacto de 24 canales (pudiendo emplear hasta 48 canales) con tarjeta de adquisición de 24 bits e interfaz USB para portátil externo (no incluido en el suministro). Indicado para todas las aplicaciones, GEA-24 es la solución fiable y económica para todos los usos profesionales; conectado al portátil o tableta, GEA24 se transforma en un instrumento para sísmica fácil de utilizar, pero con un rendimiento de máximo nivel. Ya no se necesita la batería de 12 V externa (pesada y voluminosa): GEA24 consume muy poco y se alimenta directamente desde el portátil, asegurando una larga jornada de trabajo en el campo. GEA24 puede adquirir datos utilizando geófonos con cualquier frecuencia de resonancia (incluso 1 Hz). Para conseguir 48 canales simultáneos, solo hay que conectar dos GEA24 al mismo portátil, utilizando el accesorio Radiotrigger y un land streamer o una cadena de hidrófonos. La versatilidad es precisamente el punto fuerte de nuestro best seller.
Modelos
Metodologías

E-Commerce non attivo in questo momento



¿NECESITAS 48 CANALES?

2XGEA24

Puede serializarse en un total de 48 canales y conectarse al mismo PC externo a través de los cables USB (se requieren 2 puertos USB en el PC). GEA24 comprueba la presencia de dos sistemas y los identifica con su número de serie. Paso a paso, el software de captura le permitirá dibujar la geometría del tendido en relación con sus cables sísmicos (12 o 24 canales) y la secuencia de geófonos 1-48 que está utilizando en el campo.

La Multitrigger Box - conectada a la primera unidad GEA24 - garantizará la perfecta sincronización del pulso de trigger en los 48 canales. Como complemento de su sistema de 48 canales, el Radiotrigger PASI podría convertirse en una alternativa viable a los cables de alargador trigger.



GEA24 ACCESORIOS

Los sismógrafos PASI pueden incluir una gama completa de cables sísmicos para refracción/reflexión superficial, 12 o 24 canales. Como alternativa existen también land streamer (placas de acoplamiento) y cables de hidrófonos personalizados, para adquisiciones rápidas de datos en el terreno, mar o pozo.

El geófono utilizado en geofísica es un sensor destinado a detectar movimientos de suelo u ondas sísmicas. El elemento sensible se parece a un micrófono, pero con la posibilidad de detectar incluso frecuencias muy bajas, (hasta 1 o 2 Hz) y transformar la señal detectada en impulsos eléctricos. Un geófono electromagnético genera una corriente cuando al llegarle la onda sísmica – producida artificialmente en el terreno por una fuente sísmica controlada o producida espontáneamente por una fuente natural o antrópica - determina el movimiento de una bobina ubicada dentro de un imán.

Geófono 3D de superficie con tres sensores de 2 Hz de alta sensibilidad en un resistente contenedor de aluminio con nivel de burbuja; equipado con maleta de transporte a prueba de golpes, certificado de calibrado, 3 puntas para usar en el terreno + 3 puntas regulables para usar en asfalto/superficies duras.

El geófono de pozo 3D Mod. GFA 50/100 está construido utilizando 3 sensores geofónicos de alta sensibilidad orientados según tres ejes cartesianos ortogonales XYZ (frec. natural de 10 Hz - 1 sensor vertical y 2 horizontales). Suministrado con una abrazadera para mantener su peso a la profundidad deseada (el cable del GFA está graduado en metros), este geófono de sondeo está provisto de un sistema de “clamping” neumático-mecánico fabricado con palanca lateral y bloqueo separador. Disponible con 50 o 100m de cable.

Accesorio espaciador para conectar dos GFA - distancia vertical de los sensores = 1m

Ideal para pruebas cruzadas según la norma ASTM D 4428, este martillo de agujero compacto y eficiente puede generar ondas P como S.

El martillo se deja caer en el pozo utilizando el cable de acero y se ancla en la profundidad deseada con un sistema de sujeción neumático, activado manualmente desde la superficie con su correspondiente palanca. La primera energización se realiza simplemente tirando directamente hacia arriba el cable de acero; el trigger (disparador) instalado en el energizador activa la adquisición de datos en el sismógrafo generando ondas "P/S”. Después hay que soltar la masa, que volverá a caer hacia abajo para realizar la adquisición con la polaridad inversa.

Geófono Starter con cable de conexión. La solución ideal para tener siempre un trigger y una adquisición perfectos. La longitud del cable estándar es de 1 m (longitud superior disponible bajo pedido).

Disparo sistema de martillo piezoeléctrico, con cable. Suministrado con piezoeléctricos de repuesto.

Cable blindado en carrete, longitud 130 m, para geófono starter / interruptor de martillo.

Instrumento versátil y fácil de usar, diseñado para iniciar el proceso de adquisición “trigger” del sismógrafo por radio, transmitiendo en la banda libre europea 869.4 ÷ 869.65 MHz (licencia libre para su uso – libre de impuestos gubernamentales).

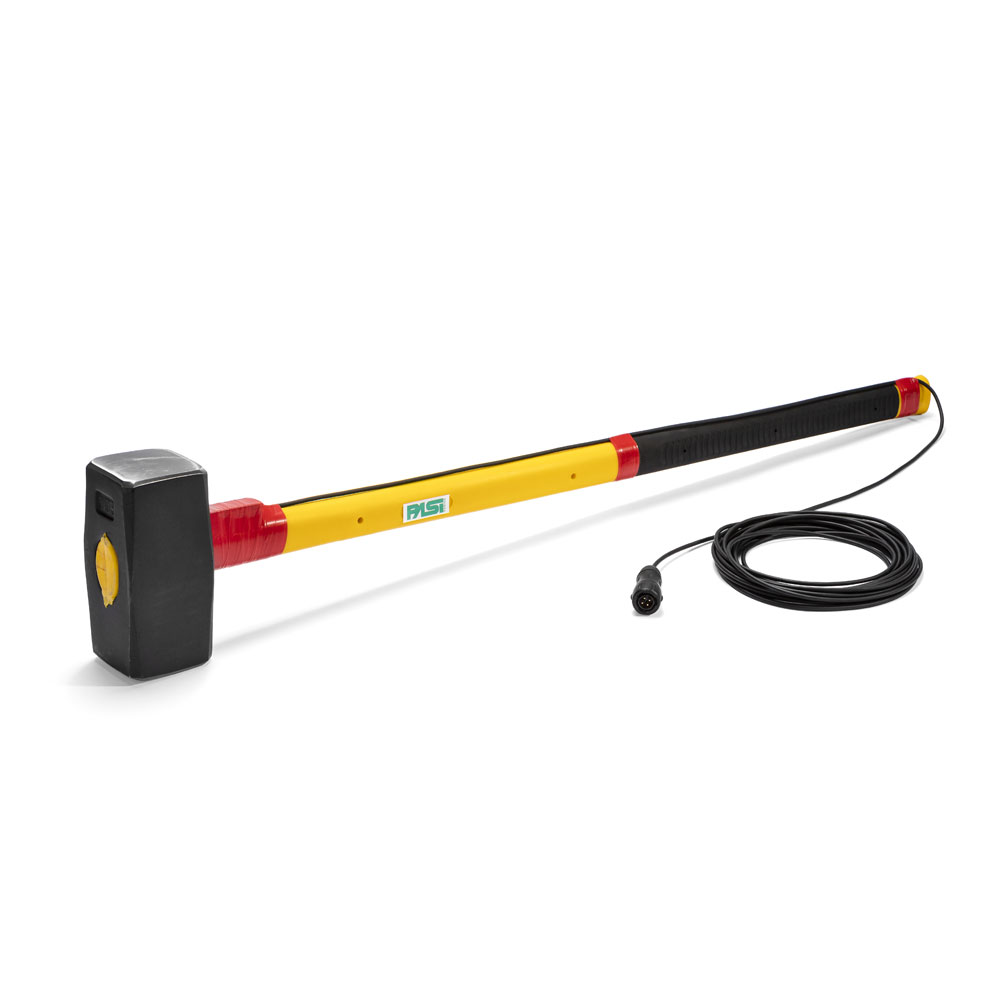

Maza de impacto de 6 kg. Puede ser utilizada tanto con un interruptor de martillo (para fijar en el mango del martillo como muestra la foto) o combinada con el geófono starter.

Plato de impacto de aluminio con asa para el transporte, diám. 20 x 20 x 5 cm. Disponible también la versión en polietileno (bajo pedido).

Estructura de hierro para plato de impacto ondas horizontales (plato de impacto no incluido)

Cuando energizar con la maza de impacto ya no es suficiente para alcanzar la profundidad de exploración deseada y no se puede recurrir al explosivo, el energizador para sísmica puede ser la solución perfecta. El energizador sísmico Isotta está compuesto por un cuerpo cilíndrico de forma tubular en acero inoxidable, con una sección delantera que se puede atornillar (cámara de cartucho) apropiada para contener un cartucho de fogueo o tipo industrial calibre 8, fácilmente de encontrar en las armerías. Esta cámara de cartucho no lleva cilindro, garantizando la expulsión axial de la onda de energía provocada por la explosión del cartucho y generando ondas de tipo “p” (longitudinales) y de tipo “s” (transversales).

Accesorio para la sincronización del disparador entre dos unidades de adquisición separadas; compatible con Gemini-2, GEA3, GEA24.

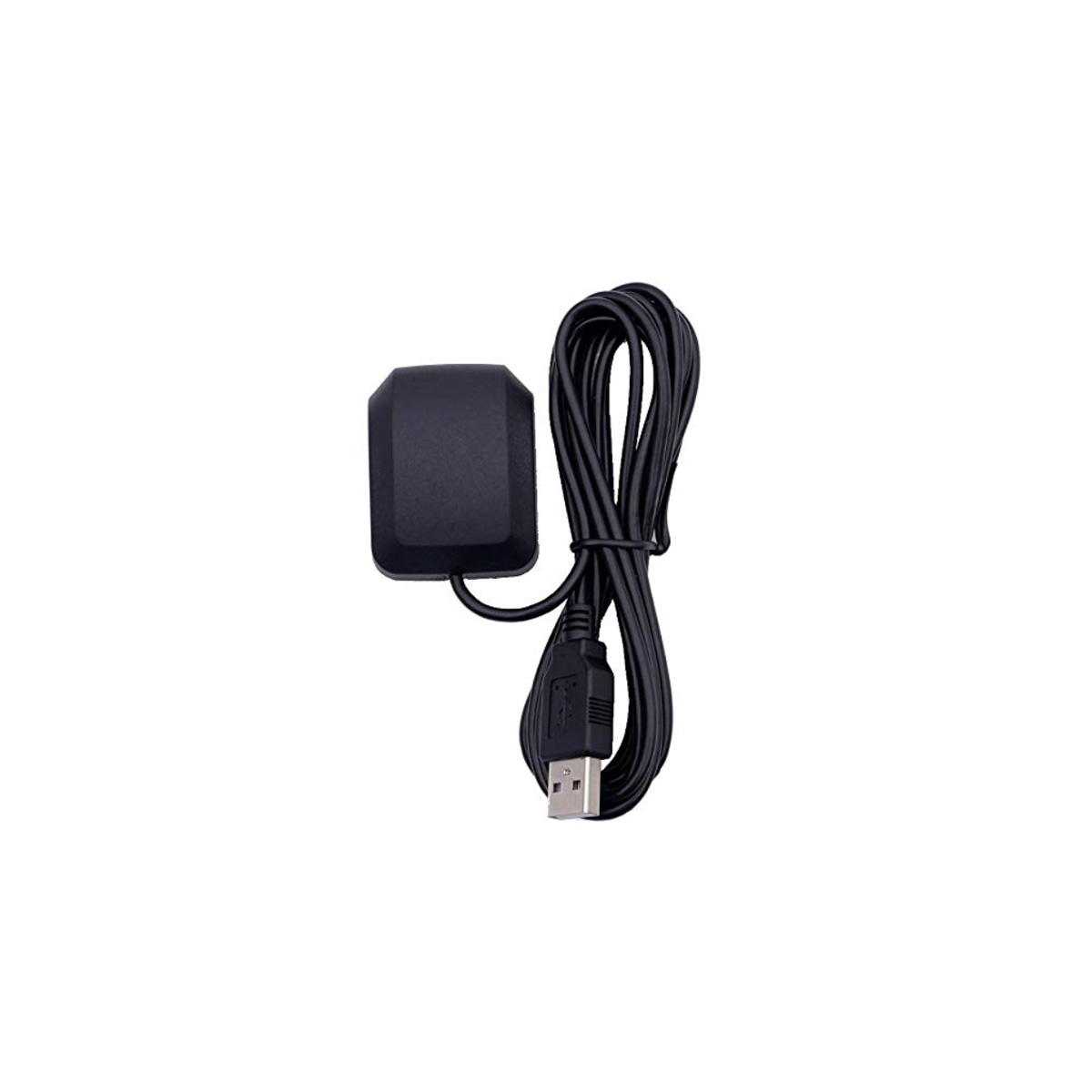

Antena GPS USB; se puede utilizar para geoposicionar un instrumento conectado a una PC (por ejemplo, GEA24, GEA3, RM-1, POLARES32, Gemini-2) o para sincronizar adquisiciones entre más instrumentos (por ejemplo, 2 o más Gemini-2)

TECHNICAL
SPECIFICATIONS
GEA24

5-YEAR WARRANTY

Number of channels
24 chs + trigger (AUX ch) -
2 units can be serialized for a total of 48 chs
Data Conversion
24 real bits Sigma-Delta ADC (compatible with analog geophones of any resonance
frequency)
Sampling intervals
Single acquisition (active and passive):
-from 1 to 6 chs : up to 31.25 microsec/32000 Hz
-from 7 to 12 chs : up to 62.5 microsec/16000 Hz
-from 13 to 24 chs : up to 125 microsec/8000 Hz

Continuous acquisitions (passive):
-from 1 to 3 chs : up to 500 microsec/2000 Hz
-from 4 to 6 chs : up to 1 millisec/1000 Hz
-from 7 to 12 chs : up to 2ms /500 Hz
-from 13 a 24 chs : up to 4ms /250 Hz
Acquisition length
27500 samples @ 24 chs (+aux)
174500 samples @ 3 chs (+aux)
Unlimited samples for continuous acquisitions
Preamp. gain
LOW (0dB) - HIGH (52dB), software selectable
Stacking
Unlimited number of stackings
Input impedance
2MOhm // 22nF
Dynamic Range
144dB (system); >117db (instantaneous, measured @1ksps
Distortion
0.007% @16kHz
Bandwidth -3dB
Bandwidth +/- 0.1dB
From DC to 6.8kHz@32ksps - from DC to 0.21 kHz@1ksps
From DC to 3.5 kHz@32ksps - from DC to 0.11 kHz@1ksps
Filters
Low Pass:125-200-500-1000Hz
High Pass: 10-20-30-40-50-70-100-150-200-300-400Hz
Notch Filter
50-60Hz + harmonics
Trigger
Normally closed contact, normally open contact (e.g. with explosive),
analog signal (starter geophone, hammer switch), TTL triggering.
Trigger sensibility adjustable via software
Trace Display
Wiggle-trace / variable area
Noise-monitor
All channels + trigger; real time display
AUX channel
1x (for trigger or any other input signal)
Communication interface
1x USB 2.0 to external PC (not included)
Data format
SEG2 (other formats available on request)
Power supply
5VDC from USB, 0.25A
Operating/Storage
Temp. from -30°C to + 80°C
Humidity
80% relative humidity, non condensing
Dimension and weight
24cm x19.5cm x11cm, 2kg Shock-resitant PELI CASE IP67
Technical specifications subject to change without notice
Number of channels
24 chs + trigger (AUX ch) -
2 units can be serialized for a total of 48 chs
Data Conversion
24 real bits Sigma-Delta ADC
(compatible with analog geophones of any resonance frequency)
Sampling intervals

Single acquisition (active and passive):
-from 1 to 6 chs : up to 31.25 microsec/32000 Hz
-from 7 to 12 chs : up to 62.5 microsec/16000 Hz
-from 13 to 24 chs : up to 125 microsec/8000 Hz

Continuous acquisitions (passive):
-from 1 to 3 chs : up to 500 microsec/2000 Hz
-from 4 to 6 chs : up to 1 millisec/1000 Hz
-from 7 to 12 chs : up to 2ms /500 Hz
-from 13 a 24 chs : up to 4ms /250 Hz

Acquisition length
27500 samples @ 24 chs (+aux)
174500 samples @ 3 chs (+aux)
Unlimited samples for continuous acquisitions
Preamp. gain
LOW (0dB) - HIGH (52dB), software selectable
Stacking
Unlimited number of stackings
Input impedance
2MOhm // 22nF
Dynamic Range
144dB (system); >117db (instantaneous, measured @1ksps)
Distortion
0.007% @16kHz
Bandwidth -3dB
Bandwidth +/- 0.1dB
From DC to 6.8kHz@32ksps - from DC to 0.21 kHz@1ksps
From DC to 3.5 kHz@32ksps - from DC to 0.11 kHz@1ksps
Filters
Low Pass:125-200-500-1000Hz
High Pass: 10-20-30-40-50-70-
100-150-200-300-400Hz
Notch Filter
50-60Hz + harmonics
Trigger
Normally closed contact, normally open contact (e.g. with explosive), analog signal (starter geophone, hammer switch),
TTL triggering. Trigger sensibility adjustable via software
Trace Display
Wiggle-trace / variable area
Noise-monitor
All channels + trigger; real time display
AUX channel
1x (for trigger or any other input signal)
Communication interface
1x USB 2.0 to external PC (not included)
Data format
SEG2 (other formats available on request)
Power supply
5VDC from USB, 0.25A
Operating/Storage
Temp. from -30°C to + 80°C
Humidity
80% relative humidity, non condensing
Dimension and weight
24cm x19.5cm x11cm, 2kg Shock-resitant PELI CASE IP67
Technical specifications subject to change without notice
