PRODUCTOS DE EXPLORACIÓN  SÍSMICA

Instrumento
GEA24 es un sismógrafo compacto de 24 canales (pudiendo emplear hasta 48 canales) con tarjeta de adquisición de 24 bits e interfaz USB para portátil externo (no incluido en el suministro). Indicado para todas las aplicaciones, GEA-24 es la solución segura y económica para todos los usos profesionales.
Metodologías
Instrumento
GEMINI-2 es la solución compacta para HVSR, MASW y Análisis de frecuencia de resonancia de edificios: un único contenedor resistente al agua con un geófono 3D de alto rendimiento y baja frecuencia de resonancia (sensores de 2 Hz, adecuadamente acoplados), y una potente tarjeta de adquisición de 24 bits reales con puerto USB para conectar a un portátil externo.
Metodologías
Accesorio

Geófono 3D de superficie con tres sensores de 2 Hz de alta sensibilidad en un resistente contenedor de aluminio con nivel de burbuja; equipado con maleta de transporte a prueba de golpes, certificado de calibrado, 3 puntas para usar en el terreno + 3 puntas regulables para usar en asfalto/superficies duras.

Metodologías
Accesorio

El geófono de pozo 3D Mod. GFA 50/100 está construido utilizando 3 sensores geofónicos de alta sensibilidad orientados según tres ejes cartesianos ortogonales XYZ (frec. natural de 10 Hz - 1 sensor vertical y 2 horizontales). Suministrado con una abrazadera para mantener su peso a la profundidad deseada (el cable del GFA está graduado en metros), este geófono de sondeo está provisto de un sistema de “clamping” neumático-mecánico fabricado con palanca lateral y bloqueo separador. Disponible con 50 o 100m de cable.

Metodologías
Accesorio para GFA

Accesorio espaciador para conectar dos GFA - distancia vertical de los sensores = 1m

Metodologías
Accesorio

Ideal para pruebas cruzadas según la norma ASTM D 4428, este martillo de agujero compacto y eficiente puede generar ondas P como S.

El martillo se deja caer en el pozo utilizando el cable de acero y se ancla en la profundidad deseada con un sistema de sujeción neumático, activado manualmente desde la superficie con su correspondiente palanca. La primera energización se realiza simplemente tirando directamente hacia arriba el cable de acero; el trigger (disparador) instalado en el energizador activa la adquisición de datos en el sismógrafo generando ondas "P/S”. Después hay que soltar la masa, que volverá a caer hacia abajo para realizar la adquisición con la polaridad inversa.

Metodologías
Accesorio

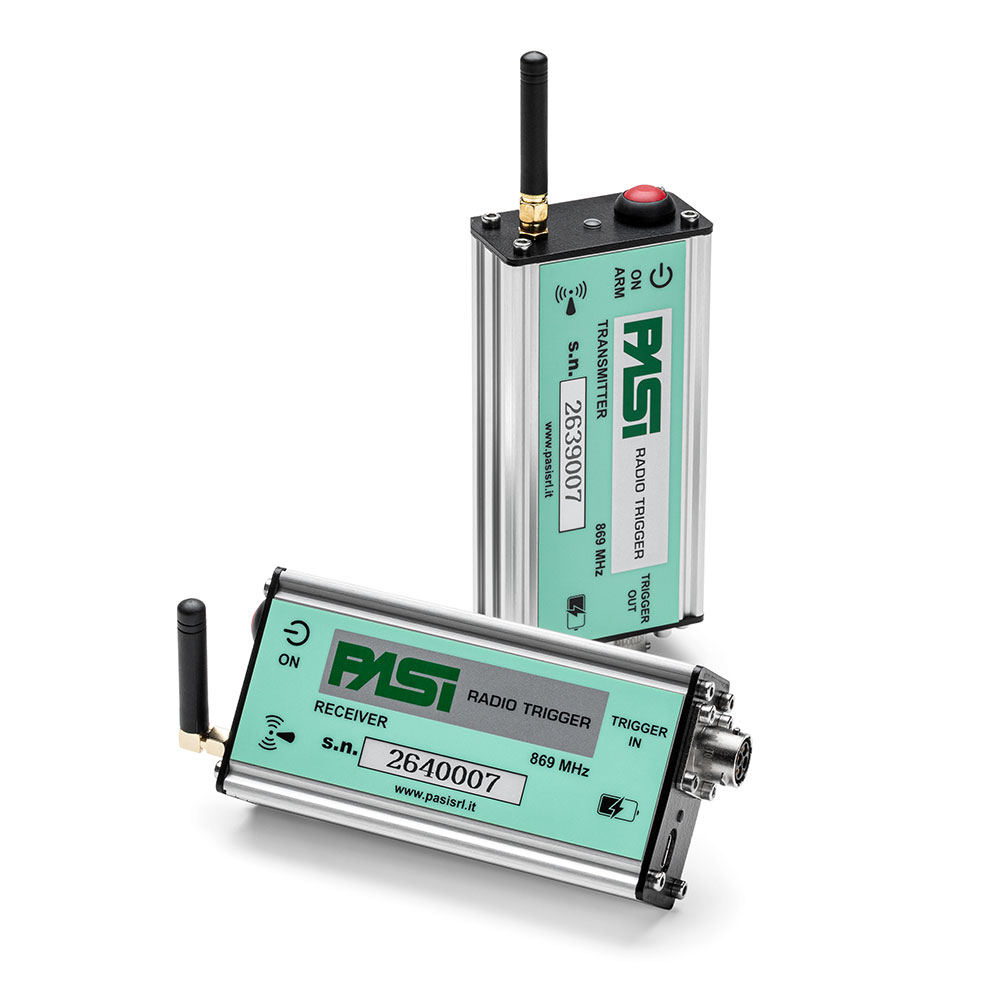

Instrumento versátil y fácil de usar, diseñado para iniciar el proceso de adquisición “trigger” del sismógrafo por radio, transmitiendo en la banda libre europea 869.4 ÷ 869.65 MHz (licencia libre para su uso – libre de impuestos gubernamentales).

Metodologías
Accesorio

Con carcasa estándar, punta de acero de 75 mm, 1 m de cable con conector split spring (clip individual). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado).

Metodologías
Accesorio

Con carcasa horizontal con nivel de burbuja punta de acero de 75 mm y 1 m de cable con conector split spring (clip individual). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado).

Metodologías
Accesorio

Con carcasa estándar, punta de acero de 75 mm, 1 m de cable con conector split spring (clip individual). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado).

Metodologías
Accesorio

Con carcasa horizontal con nivel de burbuja, punta de acero de 75 mm y 1 m de cable con conector split spring (clip individual). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado)

Metodologías
Accesorio

Con carcasa estándar, punta de acero de 75 mm y 1 m de cable con conector split spring (clip individual). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado).

Metodologías
Accesorio

Con carcasa estándar, punta de acero de 75 mm y 1 m de cable con conector split spring (clip individual) (se pide por separado). Para usar en el asfalto y en superficies duras se recomienda emplear con su base universal (se pide por separado).

Metodologías
Accesorio

2 Hz y 4,5 Hz - tres sensores con carcasa estándar 3C con nivel de burbuja, 3 puntas de acero de 75 mm y 1 m de cable con trifurcación para 3x “split spring” individuales para cable sísmico (previa petición disponible con conector Cannon para conectar directamente al sismógrafo).

Metodologías
Accesorio

Cable sísmico para refracción/reflexión superficial, 16 pares retorcidos, con 12 take-out individuales, espaciamiento 5 m, terminado en cada extremo con dos colas de 5 m y conector tipo Cannon NK2721C. Longitud total 65 m. Suministrado en carrete enrollador.

Metodologías
Accesorio

Cable sísmico para refracción/reflexión superficial, 16 pares retorcidos, con 12 take-out individuales, espaciamiento 10 m, terminado en cada extremo con dos colas de 10 m y conector tipo Cannon NK2721C. Longitud total 130 m. Suministrado en carrete enrollador.

Metodologías
Accesorio

Alargador para cable sismico 12 canales para refracción/reflexión superficial, 16 pares retorcidos, terminado en cada extremo con conector tipo Cannon NK2721C. Suministrado en carrete enrollador. Longitud estándar disponible 65 m y 130 m.

Metodologías
Accesorio

Cable sísmico para MASW, refracción, reflexión superficial, 28 pares retorcidos, con 24 take-out individuales, completo de separador en Y con dos conectores tipo Cannon NK2721C. Los dos modelos estándar prevén: Espaciado 5m, dos colas de 5m, longitud total 125m. 10m espaciado, dos colas de 10m, longitud total 250m. Ofrecemos una total posibilidad de personalización; al tratarse de materiales voluminosos, los cables de 24 canales no se suministran en carrete enrollador.

Metodologías
Accesorio
Solución ideal para estudios rápidos de líneas sísmicas largas en caminos pavimentados o senderos, o en tierras sin vegetación. Especialmente práctico en todas aquellas situaciones en las que es posible y ventajoso utilizar un vehículo para "arrastrar" los cables especiales de canal 12/24, con los geófonos ya conectados y montados en soportes especiales anti-tipping. Disponible previa solicitud con longitudes y espaciado personalizados.
Metodologías
Accesorio

Los cables de hidrófonos contemplan el uso de hidrófonos (sensores de presión resistentes al agua, frec. natural 10 Hz) en lugar de los clásicos geófonos, garantizando poder realizar ensayos sísmicos rápidos en lagos, ríos, pozos (downhole & crosshole), etc.
Como las ondas transversales no son transmitidas en los líquidos, es posible detectar únicamente las ondas P (ondas de compresión): para ensayos en pozo de ondas P y S recomendamos el geófono 3D de agujero Mod. GFA.
Se encuentran disponibles cables de hidrófonos “a medida” con longitud, número de hidrófonos y espaciamiento completamente personalizables; debido a su gran tamaño, los cables de hidrófono se suministran sin carrete de cable.

Metodologías
Accesorio

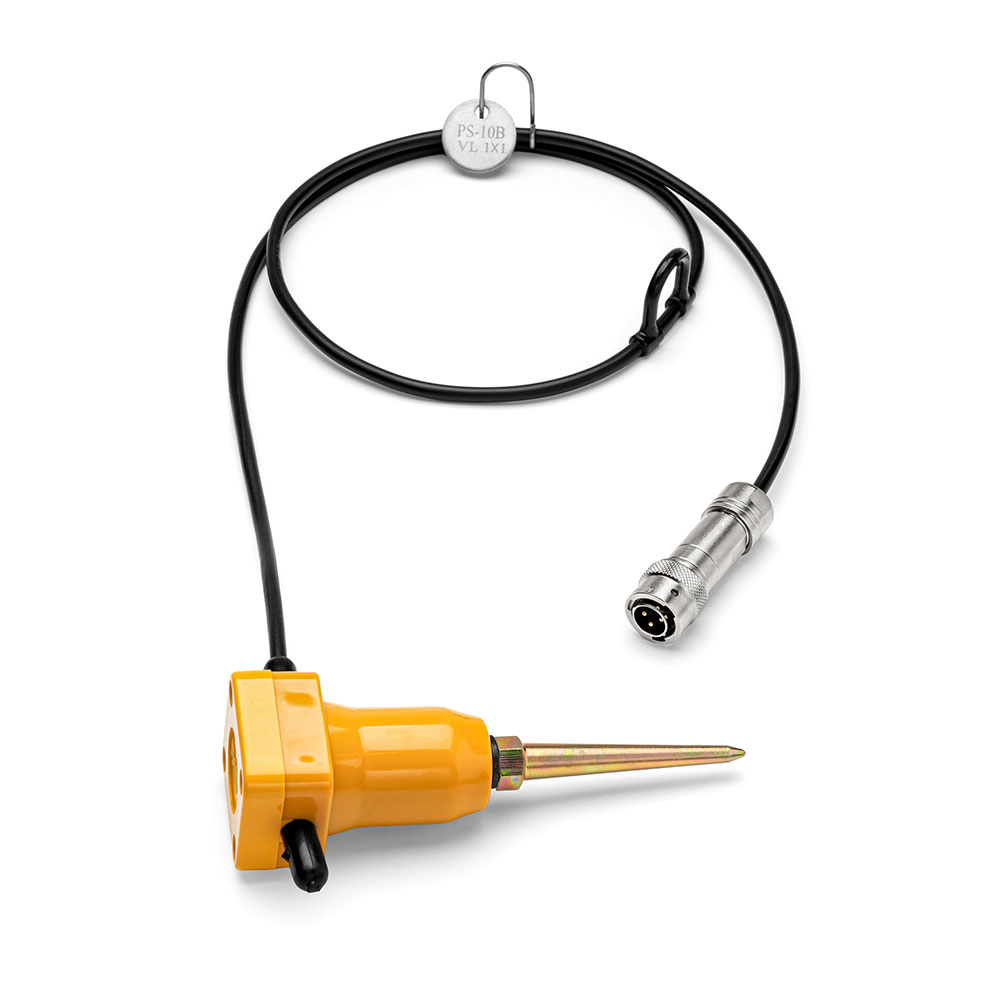

Geófono Starter con cable de conexión. La solución ideal para tener siempre un trigger y una adquisición perfectos. La longitud del cable estándar es de 1 m (longitud superior disponible bajo pedido).

Metodologías
Accesorio

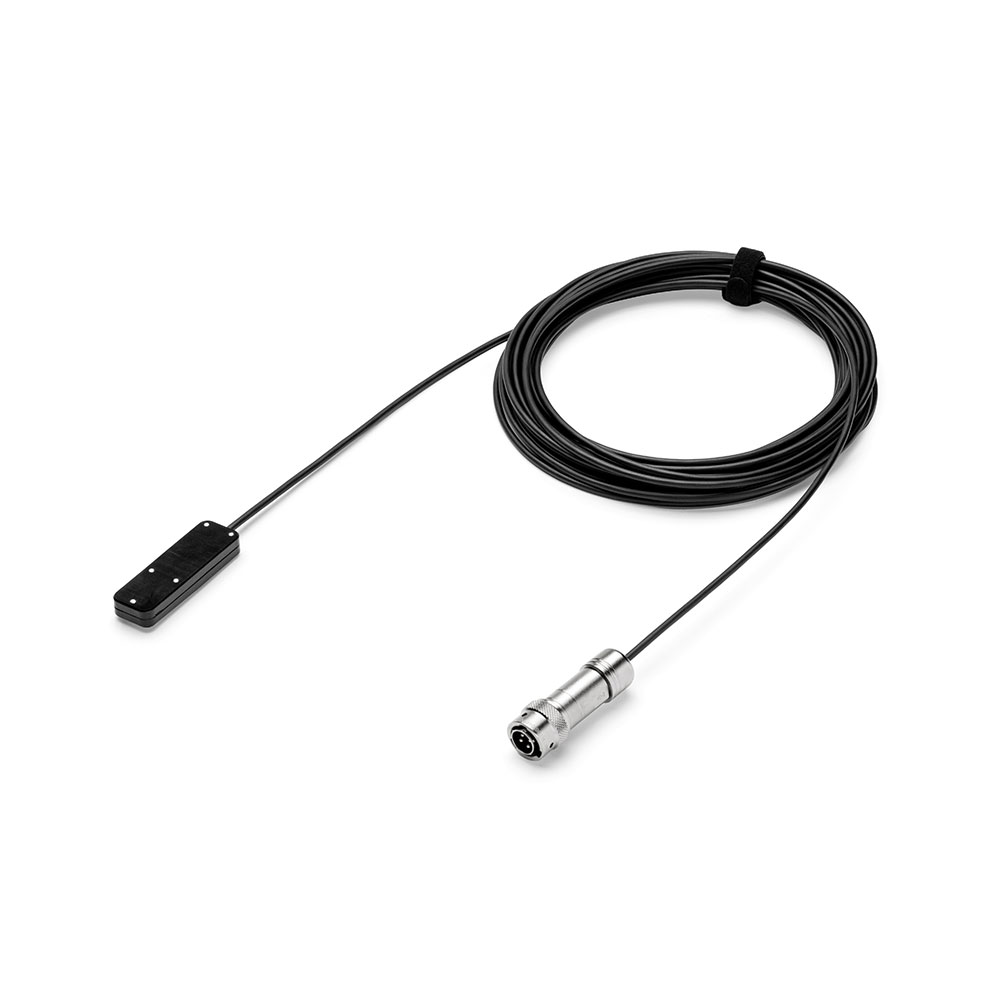

Disparo sistema de martillo piezoeléctrico, con cable. Suministrado con piezoeléctricos de repuesto.

Metodologías
Accesorio

Cable blindado en carrete, longitud 130 m, para geófono starter / interruptor de martillo.

Metodologías
Accesorio

Maza de impacto de 6 kg. Puede ser utilizada tanto con un interruptor de martillo (para fijar en el mango del martillo como muestra la foto) o combinada con el geófono starter.

Metodologías
Accesorio

Plato de impacto de aluminio con asa para el transporte, diám. 20 x 20 x 5 cm. Disponible también la versión en polietileno (bajo pedido).

Metodologías
Accesorio

Estructura de hierro para plato de impacto ondas horizontales (plato de impacto no incluido)

Metodologías
Accesorio

Cuando energizar con la maza de impacto ya no es suficiente para alcanzar la profundidad de exploración deseada y no se puede recurrir al explosivo, el energizador para sísmica puede ser la solución perfecta. El energizador sísmico Isotta está compuesto por un cuerpo cilíndrico de forma tubular en acero inoxidable, con una sección delantera que se puede atornillar (cámara de cartucho) apropiada para contener un cartucho de fogueo o tipo industrial calibre 8, fácilmente de encontrar en las armerías. Esta cámara de cartucho no lleva cilindro, garantizando la expulsión axial de la onda de energía provocada por la explosión del cartucho y generando ondas de tipo “p” (longitudinales) y de tipo “s” (transversales).

Metodologías
Accesorio

Antena GPS USB; se puede utilizar para geoposicionar un instrumento conectado a una PC (por ejemplo, GEA24, GEA3, RM-1, POLARES32, Gemini-2) o para sincronizar adquisiciones entre más instrumentos (por ejemplo, 2 o más Gemini-2)

Metodologías
Accesorio

Accesorio para la sincronización del disparador entre dos unidades de adquisición separadas; compatible con Gemini-2, GEA3, GEA24.

Metodologías
Accesorio para Gemini2

Opción para Gemini-2: equipado con los accesorios apropiados, permite su transformación en un instrumento sísmico "activo" (3 canales + disparador).

Metodologías
Accesorio para geofonos
Base por geófono de acero inoxidable; permite el uso de geófonos estándar en asfalto, hormigón y otras superficies duras sin tener que desenroscar la punta.
Metodologías
Accesorio
Bandolera acolchada para un conjunto de geófonos estándar u otros accesorios sísmicos.
